Неодимовый магнит пруток 12х25 мм
Неодимовый магнит пруток 12×25 мм с силой 6,1 кг

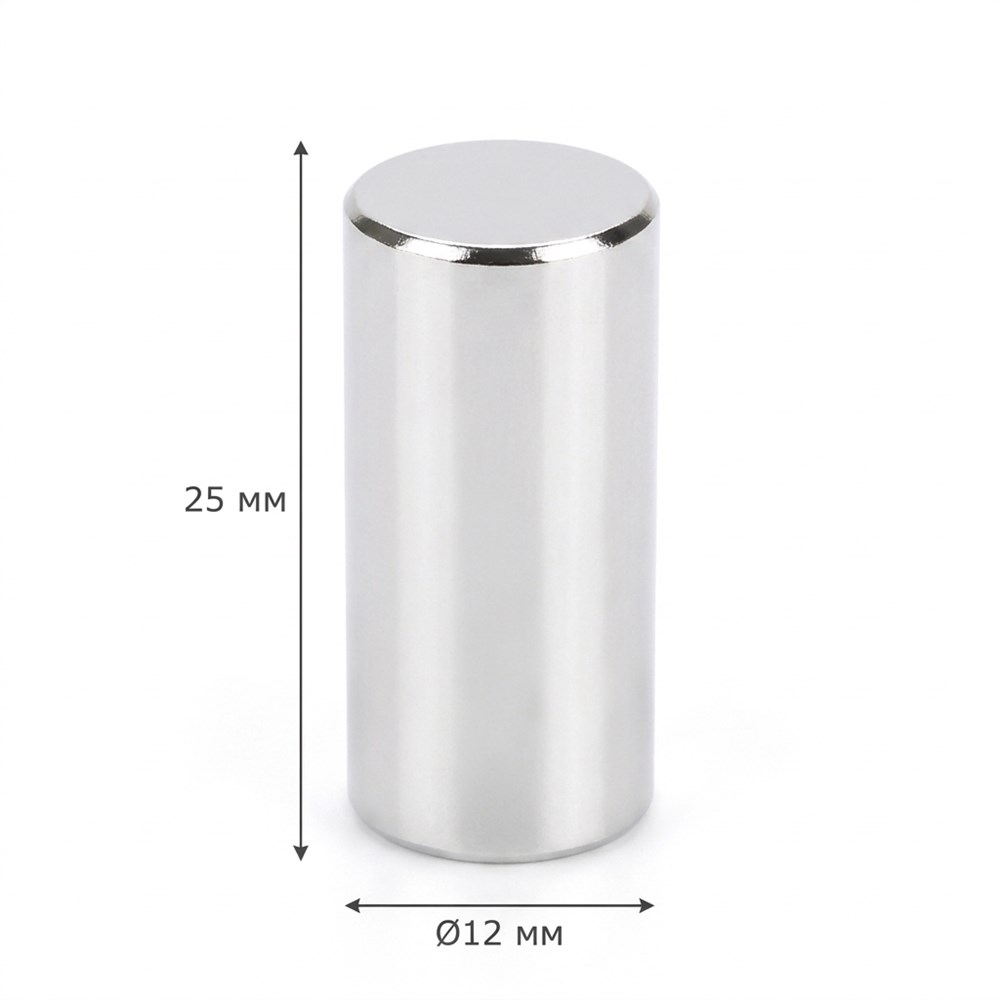

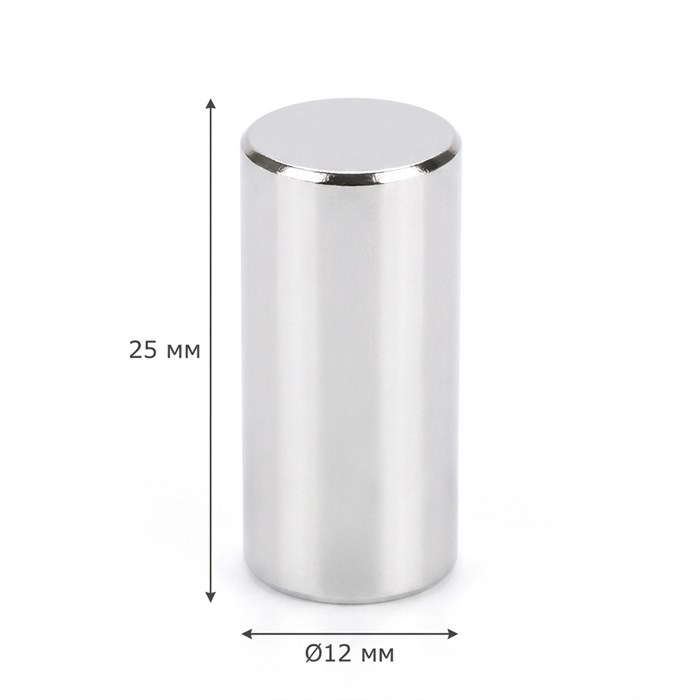

Неодимовый магнит пруток 12×25 мм — цилиндр из спечённого сплава NdFeB марки N38 диаметром 12 мм и длиной 25 мм. Сила на отрыв вдоль оси — 6,1 кг при плотном контакте торца с полированной сталью. Артикул B-12-25, вес 21,26 г, товар в наличии. Самый сильный пруток в каталоге: следующий по силе 10×50 даёт 5,3 кг, но весит на 39 % больше.
Намагничивание аксиальное, полюса на торцах. Рабочая площадка — круг Ø12 мм, 113 мм²: это в 1,44 раза больше, чем у серии Ø10, и в 2,25 раза больше, чем у Ø8. Отсюда и преимущество: сила растёт от площади торца, а не от длины стержня. Пропорция 25:12 чуть больше двух диаметров — стержень достаточно вытянут, чтобы не терять поле впустую, но не настолько длинный, чтобы вес уходил в бесполезный объём.
Характеристики и устройство прутка
| Диаметр | 12 мм |
| Длина | 25 мм |
| Сила на отрыв | 6,1 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель Ni-Cu-Ni |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø12 мм — 113 мм² |
| Рабочая температура | −40…+80 °C |
| Потеря намагниченности | около 1 % за 10 лет |
| Вес | 21,26 г |
| Объём сплава | около 2827 мм³ |
| Артикул | B-12-25 |
Расчёт сходится с паспортом: π × 6² × 25 = 2827 мм³, при плотности NdFeB 7,5 г/см³ это 21,2 г. Пропорция 2,08:1 — почти та же, что у 10×20, и отдача на массу у них совпадает: 0,287 и 0,288 кг на грамм. Разница только в масштабе: 12×25 почти вдвое сильнее при вдвое большем весе.
Почему диаметр выгоднее длины
Сравнение серии и как выбрать
| Размер | Сила | Вес | Торец | Сила на грамм | Когда выбирать |
|---|---|---|---|---|---|
| Пруток 8×20 мм | 2,68 кг | 7,5 г | 50 мм² | 0,357 | Гнездо Ø8 мм, максимум отдачи на массу |
| Пруток 10×20 мм | 3,4 кг | 11,81 г | 78,5 мм² | 0,288 | Универсальный при глубине до 20 мм |
| Пруток 10×40 мм | 4,3 кг | 23,6 г | 78,5 мм² | 0,182 | Сталь на глубине 25–40 мм |
| Пруток 10×50 мм | 5,3 кг | 29,5 г | 78,5 мм² | 0,180 | Канал глубже 40 мм |
| Пруток 12×25 мм | 6,1 кг | 21,26 г | 113 мм² | 0,287 | Нужна максимальная сила при глубине до 25 мм |
Таблица отвечает на главный вопрос выбора: 12×25 сильнее любого прутка серии Ø10, включая самый длинный 10×50 — 6,1 кг против 5,3 кг, — и при этом легче его на 8,24 г. Это не случайность: у 10×50 торец всего 78,5 мм², а лишние 25 мм длины работают как магнитопровод и замыкают поле на себя. Диаметр такой потери не даёт.
- Проверьте, влезает ли Ø12 мм. Это первый ограничитель. Если гнездо рассчитано на 10 мм, весь выигрыш недоступен — остаётся 10×20 или 10×50.
- Измерьте глубину посадки. Номинал 25 мм, допуск ±0,1 мм. Если доступно только 20 мм, взять 12×25 не получится — смотрите 10×20.
- Сравните с длинной десяткой. При глубине до 25 мм 12×25 выигрывает у 10×50 по всем параметрам: сильнее, легче, короче.
- Проверьте ответную сталь. Нужна ферромагнитная поверхность от 3 мм. Нержавейка AISI 304 и 316, алюминий, латунь, медь не притягиваются.
- Посчитайте по реальному зазору. 6,1 кг — отрыв с полированной стали при плотном контакте. Лист 2 мм даёт около 1 кг, зазор 1 мм режет силу на 10–15 %.
- Оцените нагрузку на сдвиг. Торец 113 мм² держит боковую нагрузку лучше тонких прутков, но в узле с вибрацией всё равно нужна направляющая втулка.
- Задайте запас. Статичная фиксация — двойной, вибрация и сдвиг — трёх-пятикратный от расчётной нагрузки.
Важно: если вы выбираете между длиной и диаметром, диаметр почти всегда выигрывает. Смотрите на цифры: 10×50 весит 29,5 г и держит 5,3 кг, а 12×25 — 21,26 г и 6,1 кг. То есть более короткий и лёгкий магнит сильнее на 15 %, потому что у него торец 113 мм² против 78,5 мм². Лишние 25 мм стержня у полтинника не работают: поле замыкается по телу магнита, не выходя на рабочую поверхность. Отсюда правило: длину наращивают только тогда, когда сталь физически далеко и короткий магнит до неё не достаёт. Во всех остальных случаях увеличивают диаметр. И второе, о чём часто забывают: все цифры силы даны для полированной стали толщиной 3–5 мм. На тонком листе 2 мм от 6,1 кг останется около 1 кг — проверьте толщину металла, к которому будете крепить, до того как рассчитаете нагрузку.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Датчики и автоматика | Герконы, датчики положения и хода, концевые выключатели, энкодеры |
| Мебельное производство | Фиксация фасадов, съёмные накладки, доводчики, стяжки через брус |
| Приборостроение | Крепление механизмов, фиксация валов, передача усилия в нагруженных узлах |
| Оснастка и штампы | Магнитные упоры, прижимы заготовок на стапеле, фиксация оснастки |
| Медицинское оборудование | Фиксация узлов в закрытых корпусах, магнитные замки без внешнего крепежа |
| Стенды и конструкции | Съёмные панели, крепление через обшивку, сборные конструкции |
| Электроника | Магнитные защёлки, фиксация плат и экранов в корпусе |
- Храните прутки раздельно по артикулам: спечённый NdFeB скалывается при ударе торца о торец.
- Разъединяйте слипшиеся магниты сдвигом в плоскости, а не рывком на отрыв — иначе скол покрытия и травма пальцев.
- Не сверлите, не режьте и не шлифуйте магнит: без слоя Ni-Cu-Ni сплав корродирует за считаные недели.
- Протирайте сухой или слегка влажной тканью. Растворители, кислоты и абразивы снимают никель.
- Не нагревайте выше +80 °C — потеря намагниченности при этой температуре необратима.
- Держите вдали от банковских карт, магнитных носителей, механических часов и медицинских приборов.
- При вклейке на эпоксидный клей полная прочность набирается за 24 часа; до этого магнит смещается под нагрузкой.
Часто задаваемые вопросы
12×25 или 10×50 — что сильнее?
12×25: 6,1 кг против 5,3 кг. При этом он на 8,24 г легче и на 25 мм короче. Причина в площади торца: 113 мм² против 78,5 мм². Полтинник стоит брать только если сталь находится глубже 25 мм.
Хватит ли 6,1 кг для моей задачи?
Это отрыв вдоль оси с полированной стали 3–5 мм. Для статичной фиксации закладывайте двойной запас, при вибрации — трёх-пятикратный. На листе 2 мм сила падает примерно до 1 кг, поэтому толщину металла проверяют до расчёта.
Под какое отверстие садится пруток?
Номинал 12 мм, допуск ±0,1 мм. Под вклейку сверлят Ø12,1–12,2 мм на глубину 25,3–25,5 мм. Отверстие меньше 12 мм не подойдёт, а рассверливать запрессованный магнит нельзя — расколется.
Чем 12×25 лучше 8×20 по эффективности?
Он не лучше — у 8×20 отдача на грамм выше, 0,357 против 0,287. Но абсолютная сила у 12×25 в 2,3 раза больше. Выбор зависит от задачи: минимум массы и достаточная сила — 8×20; максимум силы — 12×25.
Можно ли использовать на улице и во влажной среде?
Покрытие Ni-Cu-Ni выдерживает влажность, конденсат и морскую атмосферу. В пресной воде стоит несколько месяцев, в насыщенном солевом растворе нужна дополнительная герметизация эпоксидным слоем. Постоянный контакт с кислотами и щелочами недопустим.
Как вклеить пруток в отверстие?
Просверлите Ø12,1–12,2 мм на глубину 25,4 мм, удалите стружку, обезжирьте спиртом. Нанесите эпоксидный клей тонким слоем на стенки, вставьте магнит рабочим торцом к ответной стали, прижмите на 1–2 минуты. Полная прочность — через сутки.
Смотрите также
Опт от 30 кг — эконом-тарифы на отгрузку. При заказе одной позиции на сумму от 30 000 ₽ подбираем индивидуальные цены. Поможем подобрать размер под ваш узел.
+7 906 460-33-77 order@supermagnet.biz-
Вид магнитаПостоянный
-
Сила сцепления, кг6.1
-
Материал магнитаНеодим-Железо-Бор (NdFeB)
-
Марка сплаваN38
-
ПокрытиеНикель (Ni-Cu-Ni)
-
Форма магнитаПруток
-
Сила сцепления (кг)6,1
-
Вес (г)21,26
-
Рабочая температура (°С)-60...+80
-
Срок размагничиванияПрибл. 1% в 10 лет
-
Коррозионная стойкостьВысокая
-
Высота (мм)25
-
Диаметр (мм)12
-
Направление поляАксиальное
