Неодимовый магнит пруток 8х20 мм
Неодимовый магнит пруток 8×20 мм с силой 2,68 кг

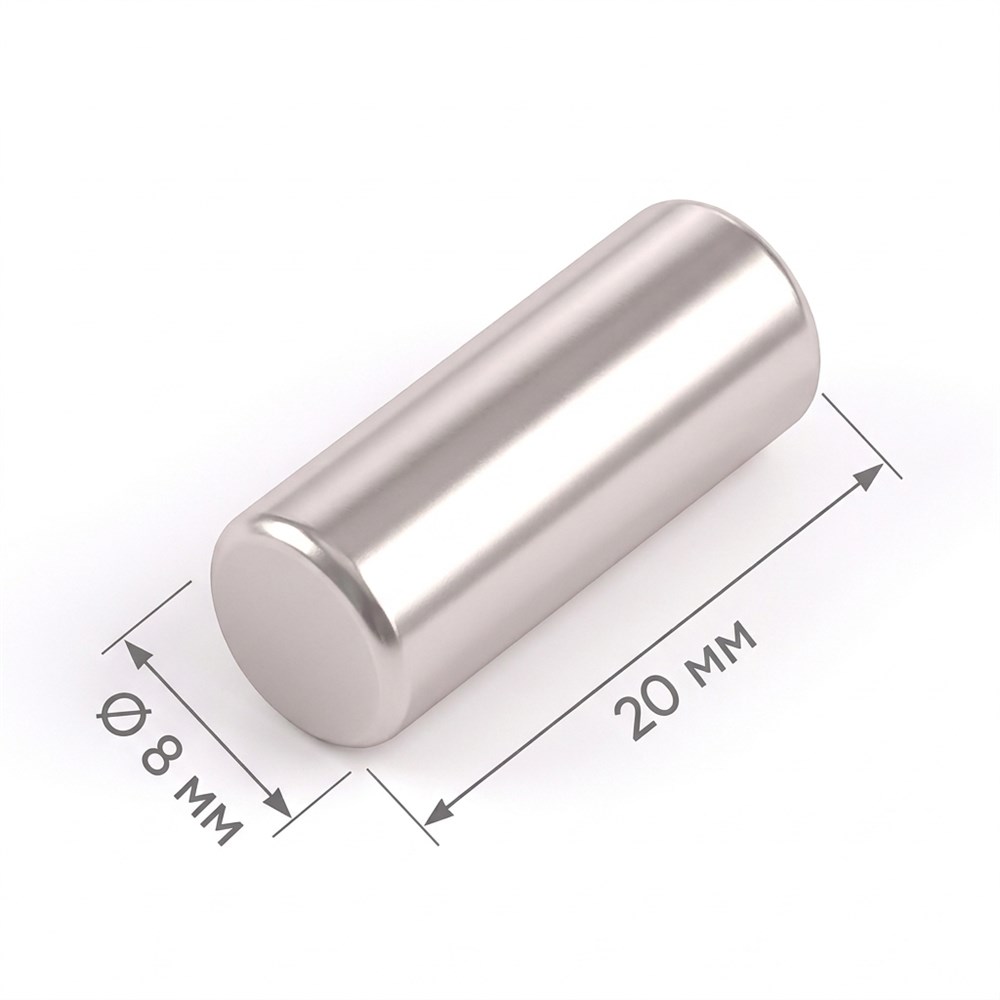

Неодимовый магнит пруток 8×20 мм — цилиндр из сплава NdFeB класса N38 диаметром 8 мм и длиной 20 мм. Сила на отрыв вдоль оси составляет 2,68 кг при плотном контакте торца с полированной сталью. Артикул B-8-20. Это длинный стержень в среднем диаметре: его берут там, где нужна не столько сила, сколько глубокая посадка — в отверстие глубиной до 20 мм, втулку, корпус датчика или торец вала.
Пруток намагничен аксиально: полюса выведены на торцы, боковая цилиндрическая поверхность полюсом не является. Работает только торец площадью около 50 мм². Покрытие Ni-Cu-Ni — трёхслойное никель-медь-никель — защищает сплав от коррозии при влажности до 80 % и в морской атмосфере; в кислоты, щёлочи и абразивную среду такой магнит не ставят.
Характеристики и устройство прутка
| Диаметр | 8 мм |
| Длина | 20 мм |
| Сила на отрыв | 2,68 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель (Ni-Cu-Ni) |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø8 мм (около 50 мм²) |
| Остаточная индукция | 11,7–12,2 кГс |
| Рабочая температура | −40…+80 °C |
| Вес | около 7,5 г |
| Допуск по размеру | ±0,1 мм |
| Артикул | B-8-20 |
Рабочая площадь торца не зависит от длины: круг Ø8 мм — это 50,3 мм² при любой длине стержня. Удлинение прибавляет объём сплава, но не увеличивает пятно контакта. Часть магнитного поля замыкается по самому стержню, не выходя наружу, и чем он длиннее, тем больше доля замкнутого внутри поля.
Что даёт длина 20 мм
Сравнение размеров и как выбрать
| Размер | Сила на отрыв | Покрытие | Когда выбирать |
|---|---|---|---|
| Пруток 5×20 мм N38 | 1,02 кг | Ni-Cu-Ni | Длина 20 мм есть, но диаметр ограничен 5 мм |
| Пруток 6×20 мм N38 | 1,22 кг | Zn (цинк) | Узкое посадочное место, цинковое покрытие допустимо |
| Пруток 7×20 мм N38 | 1,9 кг | Zn (цинк) | Промежуточный диаметр между 6 и 8 мм |
| Пруток 8×20 мм N38 | 2,68 кг | Ni-Cu-Ni | Глубина до 20 мм и влажная среда |
| Пруток 8×10 мм N38 | 2,0 кг | Ni-Cu-Ni | Тот же диаметр, но глубина посадки до 10 мм |
| Пруток 10×20 мм N38 | 3,4 кг | Zn (цинк) | Нужна сила, а не глубина: диаметр 10 мм даёт +27 % |
Таблица показывает главное: в серии длиной 20 мм сила растёт от диаметра, а не от длины. Пруток 5×20 даёт 1,02 кг, 8×20 — уже 2,68 кг при той же длине. И наоборот, переход с 8×10 на 8×20 при том же диаметре добавляет лишь треть.
- Измерьте глубину отверстия. Номинал 20 мм, допуск ±0,1 мм. Если гнездо просверлено на 18 мм, пруток не сядет — берите 8×15.
- Сверьте диаметр гнезда. Под вклейку отверстие делают Ø8,1–8,2 мм: зазор 0,05–0,1 мм нужен для клеевого шва, иначе магнит встанет на дно и выдавит клей наружу.
- Определите, что важнее — сила или глубина. Задача дотянуться до стали в глубине — 8×20. Задача держать груз — 10×20 даёт 3,4 кг при той же длине.
- Считайте по реальному зазору. 2,68 кг — отрыв вдоль оси при плотном контакте. На листе 2 мм сила падает до 0,5–0,6 кг, при зазоре 1 мм теряется 10–15 %.
- Проверьте ответную деталь. Нужна ферромагнитная сталь толщиной от 3 мм. Нержавеющая сталь AISI 304 и 316, алюминий, медь, латунь не притягиваются.
- Выберите монтаж. Эпоксидный клей в подготовленное отверстие — основной способ. Механический стопор или буртик нужен, если магнит работает при вибрации.
Важно: длина стержня почти не добавляет силы, и это главная ошибка при выборе. Пруток 8×10 держит 2,0 кг, 8×20 — 2,68 кг: удвоение длины дало треть усилия, потому что рабочий торец остался прежним, 50 мм², а часть поля теперь замыкается по самому стержню. Если нужна сила, берите больший диаметр: 10×20 при той же длине даёт 3,4 кг. И отдельно про зазор — в таблице указан отрыв с полированной стали 3–5 мм. На тонком листе 2 мм тот же магнит держит 0,5–0,6 кг, то есть в пять раз меньше. Перед расчётом нагрузки проверьте толщину металла, к которому будете крепить.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Датчики и автоматика | Герконы, датчики положения, концевые выключатели, энкодеры, датчики ABS |
| Приборостроение | Фиксация валов, крепление механизмов, передача усилия в узлах среднего размера |
| Вращающиеся системы | Моторы, редукторы, шпиндели — аксиальное поле даёт ровное пятно на торце |
| Промышленная автоматизация | Магнитные линии передачи, муфты, реле позиционирования |
| Мебельная фурнитура | Скрытые фиксаторы в толстых фасадах, съёмные накладки, доводчики |
| Оснастка и крепёж | Магнитные упоры, держатели заготовок, фиксация на стапеле |
- Храните прутки раздельно по артикулам: спечённый NdFeB скалывается при ударе торца о торец, а длинный стержень ломается легче короткого.
- Разъединяйте слипшиеся магниты сдвигом вдоль плоскости, а не рывком на отрыв.
- Не режьте, не сверлите и не шлифуйте магнит — нарушенное покрытие Ni-Cu-Ni перестаёт защищать сплав от коррозии.
- Протирайте сухой или слегка влажной тканью; растворители, кислоты и абразивы снимают никелевый слой.
- Не нагревайте выше +80 °C: при этой температуре начинается необратимая потеря намагниченности.
- Держите вдали от банковских карт, магнитных носителей, механических часов и медицинского оборудования.
- При вклейке дайте эпоксидному клею набрать прочность — 24 часа, до этого пруток смещается под нагрузкой.
Часто задаваемые вопросы
Почему 8×20 мм сильнее 8×10 мм всего на треть?
Рабочая площадь у обоих одинакова — торец Ø8 мм, это 50 мм². Удлинение добавляет объём сплава, но большая часть поля начинает замыкаться по самому стержню, не доходя до рабочего торца. Поэтому длина влияет на посадку, а на усилие — слабо.
Магнит аксиальный или диаметральный?
Аксиальный: полюса на торцах, работают торцами. Боковая цилиндрическая поверхность полюсом не является, к ней ничего не липнет. Если в описании товара указано иное — уточните у менеджера перед заказом, потому что от этого зависит способ монтажа.
Хватит ли 2,68 кг для моей задачи?
Это отрыв вдоль оси с полированной стали толщиной 3–5 мм. На листе 2 мм сила падает до 0,5–0,6 кг. Для статичной фиксации закладывайте запас 2–3 раза, при вибрации и сдвиге — 3–5 раз. Если в расчёте выходит меньше килограмма — берите 10×20.
Подойдёт ли пруток для влажной среды и улицы?
Покрытие Ni-Cu-Ni держит обычную влажность, конденсат и морскую атмосферу. В пресной воде выдерживает несколько месяцев, в насыщенном солевом растворе требует дополнительной герметизации эпоксидным слоем. Постоянный контакт с хлором и щелочами недопустим.
Что выбрать: 8×20 или 10×20 мм?
Если ограничение по диаметру гнезда — 8×20. Если нужна сила и диаметр позволяет — 10×20, он даёт 3,4 кг против 2,68 кг при той же длине 20 мм. Разница в усилии около 27 %.
Как вклеить пруток в глубокое отверстие?
Просверлите отверстие Ø8,1–8,2 мм на глубину 20,3–20,5 мм, удалите стружку и протрите спиртом. Нанесите эпоксидный клей тонким слоем на стенки, установите магнит рабочим торцом к ответной стали и прижмите на 1–2 минуты. Полная прочность — через 24 часа.
