Неодимовый магнит пруток 8х10 мм
Неодимовый магнит пруток 8×10 мм с силой 2 кг

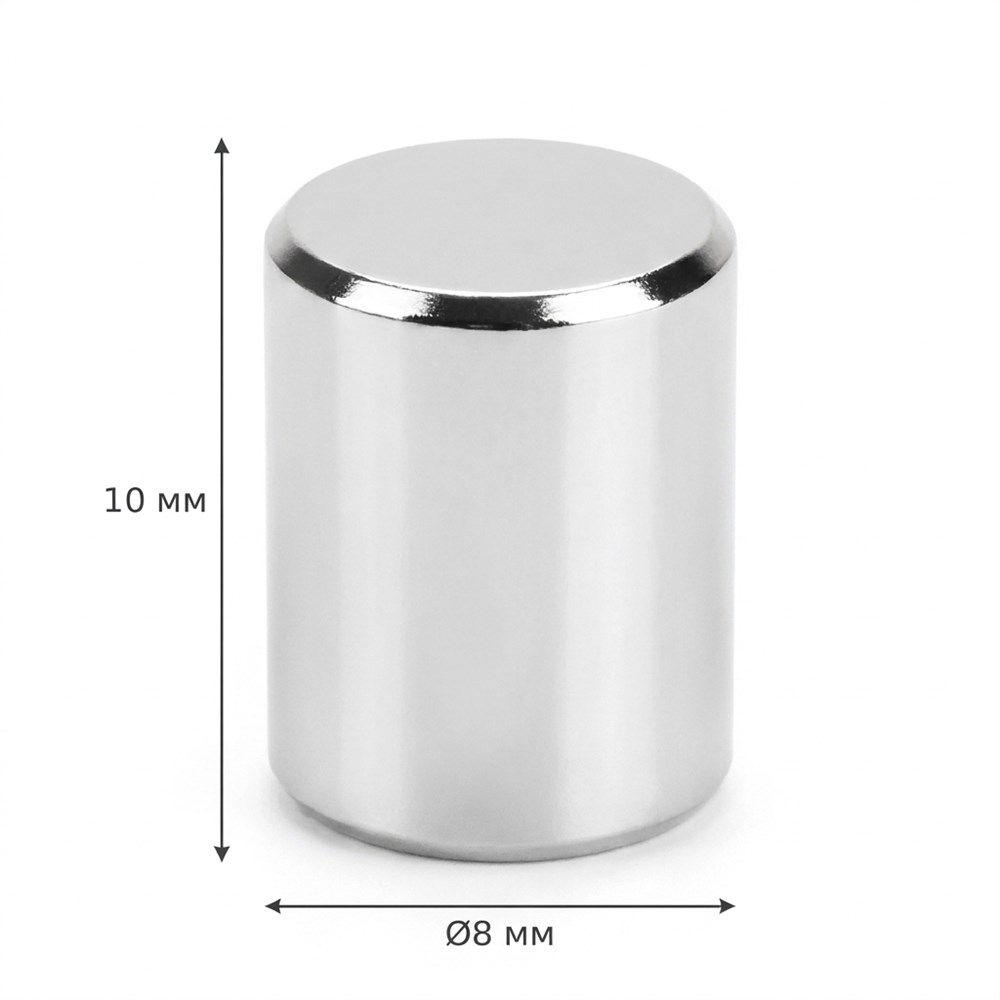

Неодимовый магнит пруток 8×10 мм — цилиндр из сплава NdFeB класса N38 диаметром 8 мм и длиной 10 мм. Сила на отрыв вдоль оси составляет 2,0 кг при плотном контакте торца с ровной ферромагнитной поверхностью. Это мощный компактный размер, который находит применение в промышленной автоматике, датчиках положения, магнитных держателях и креплении оборудования — везде, где нужна надёжная фиксация металлических элементов.
Пруток намагничен аксиально: полюса выведены на торцы диаметром 8 мм, боковая цилиндрическая поверхность полюсом не является. Рабочая площадь торца ~50 мм² позволяет вести силу через большую контактную поверхность, что обеспечивает стабильное усилие даже при неровных основаниях. Покрытие Ni-Cu-Ni защищает от коррозии и окисления во влажной среде.
Характеристики и устройство прутка
| Диаметр | 8 мм |
| Длина | 10 мм |
| Сила на отрыв | 2,0 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель (Ni-Cu-Ni) |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø8 мм (около 50 мм²) |
| Остаточная индукция BR | 12,0–12,5 кГс |
| Рабочая температура | до +80 °C |
| Вес | около 4,2 г |
| Допуск по размеру | ±0,1 мм |
Увеличение диаметра с 6 мм до 8 мм даёт прирост силы не в 1,4 раза (как было бы в идеальном случае), а примерно в 1,4 раза, потому что: во-первых, рабочая площадь возрастает с 28 мм² до 50 мм² (на ~80%); во-вторых, более объёмный магнит имеет лучшую форму для аксиального намагничивания и меньше теряет поле на боковую поверхность. Результат — 2,0 кг вместо ожидаемых 1,8–1,9 кг по интерполяции.
Покрытие Ni-Cu-Ni состоит из трёх слоёв: никель-медь-никель. Это обеспечивает надёжную антикоррозийную защиту в условиях повышенной влажности, морской атмосферы и лёгких механических воздействий. Покрытие не переносит кислот, щелочей и истирание; допускается только протирка мягкой тканью.
Как выбрать и установить пруток 8×10 мм
| Размер | Сила на отрыв | Покрытие | Когда выбирать |
|---|---|---|---|
| Пруток 6×10 мм N38 | 1,43 кг | Ni-Cu-Ni | Компактный размер для Ø6, когда 1,5 кг достаточно |
| Пруток 8×10 мм N38 | 2,0 кг | Ni-Cu-Ni | Баланс между диаметром и силой, стандартная длина |
| Пруток 6×13 мм N38 | 1,5 кг | Ni-Cu-Ni | Глубокая посадка под диаметр Ø6, если нужна глубина |
| Пруток 8×15 мм N38 | 3,1 кг | Ni-Cu-Ni | Максимум силы в категории с длиной 10–15 мм |
- Проверьте посадочное отверстие. Для 8 мм изготавливают отверстие Ø8,1–8,2 мм. Допуск на длину ±0,1 мм, поэтому 10 мм магнит влезет в 10,0–10,2 мм глубины. Зазор 0,1–0,2 мм нужен для эпоксидного клея.
- Рассчитайте нагрузку правильно. 2,0 кг — отрыв вдоль оси при идеальном контакте. На практике: вертикальный подвес, свободный воздух — используйте это значение как максимум. Для крепления на поверхности с воздушными зазорами — коэффициент 0,7–0,8. Для вибрации — коэффициент 0,5.
- Выберите материал ответной детали. Работает с конструкционной сталью, чугуном, электротехнической сталью. Не работает с нержавеющей 304/316, алюминием, медью. Никелированные и оцинкованные поверхности снижают усилие на 10–20% из-за толщины покрытия.
- Определитесь с монтажом. Лучший вариант — эпоксидный клей в просверленное отверстие. Допускается магнитная посадка без клея, но тогда магнит может вывалиться при боковом ударе. Для критичных применений — клей обязателен.
- Подготовьте поверхности. Перед вклейкой магнит и отверстие должны быть чистыми: никакой пыли, жира, окисла. Протрите спиртом и дайте высохнуть, иначе клей не возьмёт.
- Дайте клею время на полимеризацию. Эпоксидка обычно схватывается за 5–10 минут, но максимальную прочность набирает за 24 часа. До этого магнит может смещаться под нагрузкой.
Важно: диаметр 8 мм — это точка разворота между малыми и средними прутками. Пруток 6×10 даёт 1,43 кг, пруток 8×10 уже 2,0 кг — это скачок на 40%. Но если вам нужна сила между 1,5 и 2,0 кг, увеличивать диаметр вредно: работать придётся с неоптимальным размером. Лучше взять 6×13 мм (1,5 кг) или вообще 8×10 мм (2,0 кг) и расчитать нагрузку под его возможности. Также помните: при вклейке в отверстие торец уходит ниже поверхности на 0,5–1 мм, что даёт воздушный зазор и потерю 5–15% усилия.
Применение и обслуживание
| Область применения | Примеры |
|---|---|
| Автоматика и датчики | Датчики положения, концевые выключатели, герконовые датчики, датчики скорости |
| Магнитные держатели | Держатели оснастки, магнитные углы для сварки, крепежи для лёгких узлов |
| Электрооборудование | Магнитная фиксация крышек шкафов, крепёж провода, сборка приборов |
| Роботизация и механика | Захваты для роботов, магнитные направляющие, системы позиционирования |
| Промышленные приборы | Реле, трансформаторы, электромагниты, системы стабилизации |
| Поиск и спасение | Поисковые магниты для водолазов, извлечение железного мусора |
- Храните прутки отдельно друг от друга — они прилипают с большой силой, и разделить их будет трудно. Используйте пластиковые ячейки или деревянные прокладки.
- При разъединении магнитов сдвигайте их вбок, а не рывком вверх — избежите разлома торцов спечённого NdFeB.
- Протирайте магнит мягкой сухой тканью. Никакие растворители, кислоты и абразивы не допускаются — они повредят покрытие.
- Храните при температуре 5–30 °C. При 0 °C хрупкость растёт, при >40 °C начинается необратимая потеря намагниченности.
- Не подвергайте механическим ударам и вибрации без амортизации — сплав NdFeB хрупкий.
- Держите вдали от компьютеров, кредитных карт, жёстких дисков, медицинского оборудования и механических часов.
Часто задаваемые вопросы
Почему 8×10 мм сильнее 6×10 мм на 40%, а не на 80%?
Диаметр увеличился со 100% на 133%, площадь торца — со 100% на 180%. Если бы магнитное поле распределялось равномерно, увеличение было бы пропорционально. Но поле не просто суммируется: большая часть его замыкается по самому магниту, не доходя до рабочего торца. Плюс при увеличении диаметра улучшается направление поля (оно более сосредоточено на оси), что даёт 40% прирост вместо ожидаемых 80%.
Можно ли использовать 8×10 мм в воде?
Покрытие Ni-Cu-Ni защищает от коррозии при обычной влажности и морской атмосфере. В пресной воде или слегка солёной — выдержит несколько месяцев. В насыщенном соляном растворе или в кислоте — потребуется дополнительная защита (эпоксидный слой, герметик). Постоянный контакт с хлором или щелочью недопустим.
Хватит ли 2 кг для моего приложения?
Это максимум при идеальных условиях: чистые поверхности, плотный контакт, вертикальный отрыв. На практике: горизонтальный сдвиг даёт 30–50% потери силы, воздушный зазор 1 мм — потеря 10–15%, оцинковка или краска на поверхности — потеря 5–20%. Для надёжной работы умножайте 2 кг на 0,5–0,7 = получите реальное усилие 1,0–1,4 кг. Если этого достаточно — берите.
Что лучше: 8×10 или 6×13 мм?
8×10 даёт 2,0 кг силы, 6×13 — 1,5 кг. Если нужна сила — 8×10. Если нужна глубокая посадка в отверстие Ø6 (например, под шпиндель или тонкую трубку) — 6×13. Обычно выбирают 8×10 за универсальность и мощность.
Как вклеить пруток в просверленное отверстие?
1) Сверлите отверстие Ø8,1–8,2 мм на глубину 10,2–10,5 мм. 2) Удалите стружку продуванием или щёткой, протрите спиртом. 3) Разведите двухкомпонентный эпоксидный клей (эпоксидка ХС или Момент Эпоксидный). 4) Нанесите тонкий слой клея на стенки отверстия. 5) Установите магнит торцом вниз к ответной стали и опустите вертикально в отверстие. 6) Прижимайте без колебаний 1–2 минуты. 7) Оставьте на 24 часа перед использованием.
Подойдёт ли для постоянного крепежа без клея?
Да, но с ограничениями. При вертикальной нагрузке вниз магнит держит за счёт притяжения — временно выдержит. При нагрузке вверх, горизонтальных вибрациях или боковых ударах легко выскочит. Для критичных применений нужен клей или механический стопор (буртик, шайба).
