Неодимовый магнит пруток 4х12,5 мм N38
Неодимовый магнит пруток 4×12,5 мм с силой 0,67 кг

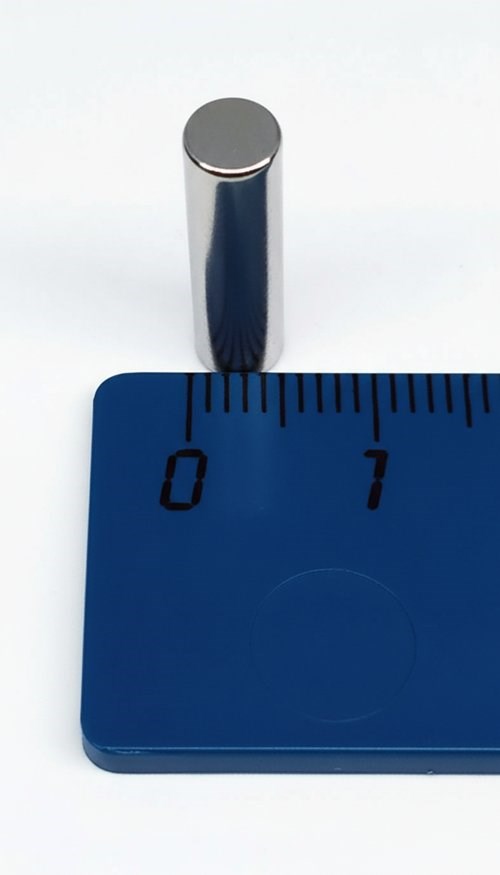

Неодимовый магнит пруток 4×12,5 мм — цилиндр из сплава NdFeB класса N38 диаметром 4 мм и длиной 12,5 мм. Сила на отрыв вдоль оси составляет 0,67 кг при плотном контакте торца с ровной ферромагнитной поверхностью. Удлинённый корпус при малом диаметре нужен там, где магнит приходится утапливать в глубокое отверстие, а рабочий торец должен выйти точно на нужную глубину.
Пруток намагничен аксиально: полюса расположены на торцах, а не на цилиндрической боковой поверхности. Работает изделие торцами, потому его применяют в датчиках и герконах, магнитных держателях оснастки, сборке приборов, моделизме и мебельной фурнитуре, где требуется фиксация без выступающих деталей.
Характеристики и устройство прутка
| Диаметр | 4 мм |
| Длина | 12,5 мм |
| Сила на отрыв | 0,67 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель (Ni-Cu-Ni), антикоррозийное |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø4 мм (около 12,6 мм²) |
| Рабочая температура | до +80 °C |
| Вес | около 1,2 г |
Внутри сплава NdFeB магнитное поле ориентировано вдоль оси стержня: северный полюс на одном торце, южный — на другом. Из этого следует главное практическое свойство прутка. Чем длиннее стержень, тем сильнее часть поля «замыкается» по самому магниту, не выходя наружу. Поэтому пруток 4×12,5 мм при меньшей площади торца даёт сопоставимое или большее усилие, чем короткий диск того же диаметра, но только по торцам.
Покрытие Ni-Cu-Ni — трёхслойное: никель, медь, внешний слой никеля. Медь выравнивает рельеф и удерживает общий слой, два никелевых слоя закрывают сплав от влаги и окисления. Покрытие не защищает от удара или абразива, поэтому пруток не шлифуют и не обрезают после покупки.
Как выбрать и установить пруток 4×12,5 мм
| Размер | Сила на отрыв | Покрытие | Когда выбирать |
|---|---|---|---|
| Пруток 2×4 мм N38 | 0,34 кг | Ni-Cu-Ni | Миниатюрные узлы: датчики, моделизм, мелкая сборка |
| Пруток 4×12,5 мм N38 | 0,67 кг | Ni-Cu-Ni | Нужна длина для посадки в глубокое отверстие Ø4 мм |
| Пруток 5×25 мм N38 | 1,27 кг | Zn (цинк) | Длинная посадка и цинковое покрытие вместо никеля |
| Пруток 6×10 мм N38 | 1,43 кг | Ni-Cu-Ni | Больше усилие при короткой посадке и диаметре от 6 мм |
- Проверьте диаметр отверстия. Пруток имеет диаметр 4 мм. Под вклейку сверлят отверстие Ø4,1–4,2 мм: зазор 0,05–0,1 мм нужен для клеевого шва, без него магнит не сядет на дно.
- Считайте не диаметр, а длину посадки. 12,5 мм — размер, который выбирают, когда ответная сталь находится в глубине и короткий магнит до неё просто не достаёт.
- Сопоставьте усилие с нагрузкой. 0,67 кг — отрыв вдоль оси при плотном контакте. Для статичной фиксации берите запас 2–3 раза, при вибрации и сдвиге — 3–5 раз.
- Учтите направление поля. Пруток держит торцами. Если по конструкции магнит должен «прилипать» боком, этот формат не подойдёт — нужен диск или прямоугольный магнит.
- Оцените ответную деталь. Нужна ферромагнитная сталь достаточной толщины. Алюминий, медь, латунь и нержавеющая сталь AISI 304 или 316 не притягиваются.
- Выберите способ монтажа. Для посадки в отверстие применяют эпоксидный клей. Поверхности очищают от пыли, стружки, масла и непрочного покрытия.
Важно: в глубоком отверстии торец магнита остаётся единственной рабочей зоной. Если утопить пруток на 0,5 мм ниже поверхности детали, появится воздушный зазор — и реальное усилие упадёт заметно сильнее, чем кажется по толщине зазора. Торец выводят заподлицо или с минимальным технологическим зазором. Клеевой шов, краска, плёнка и ржавчина дают тот же эффект.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Датчики и автоматика | Герконы, датчики положения, счётчики, концевые выключатели |
| Магнитные держатели | Оснастка, съёмные упоры, фиксация заготовок и мелких деталей |
| Электроника и приборы | Фиксация крышек корпуса, сборочные приспособления, крепёж внутри блока |
| Моделизм и макетирование | Разъёмные соединения, сборка моделей, фиксация элементов макетов |
| Мебельная фурнитура | Скрытые фиксаторы, съёмные накладки, лёгкие доводчики |
| Поиск мелких предметов | Извлечение металлических деталей из труднодоступных мест |
- Храните прутки в ячейках или через немагнитные прокладки: кромки торцов у спечённого NdFeB хрупкие.
- Разъединяйте слипшиеся магниты сдвигом вдоль плоскости, а не резким рывком.
- Протирайте поверхность сухой или слегка влажной тканью. Абразивы и агрессивные растворители снимают никелевое покрытие.
- Не нагревайте выше +80 °C: при этой температуре начинается необратимая потеря намагниченности.
- Не сверлите, не режьте и не шлифуйте магнит — покрытие и сплав после этого не защищены от коррозии.
- Держите вдали от банковских карт, магнитных носителей и механических часов.
Часто задаваемые вопросы
Почему к боковой поверхности прутка ничего не «липнет»?
Так устроено аксиальное намагничивание: полюса выведены на торцы, а боковая поверхность цилиндра полюсом не является. Фиксация возможна только торцом.
Хватит ли силы 0,67 кг для моей задачи?
Значение указано для отрыва вдоль оси при плотном контакте с ровной сталью. Усилие сдвига вдоль поверхности у аксиально намагниченного прутка выше, но для вертикального подвеса всегда считают по меньшему значению — 0,67 кг.
Что выбрать: пруток 4×12,5 мм или 6×10 мм?
Выбор по диаметру отверстия и требуемому усилию. 4×12,5 мм подходит для посадочного места Ø4 мм с глубокой посадкой. Если отверстие позволяет 6 мм и нужно усилие около 1,4 кг при короткой посадке, берут 6×10 мм.
Подойдёт ли пруток для оцинкованной или нержавеющей стали?
Оцинкованная сталь — да, покрытие не мешает притяжению, хотя тонкий слой краски или грунта уменьшит усилие. Нержавеющая сталь AISI 304 и 316 — нет, это аустенитные марки, они не магнитятся.
Как вклеить пруток в глубокое отверстие?
Просверлите отверстие Ø4,1–4,2 мм на нужную глубину, удалите стружку и пыль, нанесите эпоксидный клей и установите магнит рабочим торцом к ответной стали. Торец выведите заподлицо с поверхностью детали.
Пруток 4×12,5 мм — это N38, бывают ли сильнее?
Класс N38 — распространённый вариант. Более высокие классы при том же размере дают большее усилие, но стоят дороже и чаще требуют заказа под конкретную задачу.
