Неодимовый магнит пруток 2х4 мм
Неодимовый магнит пруток 2×4 мм с силой 0,13 кг

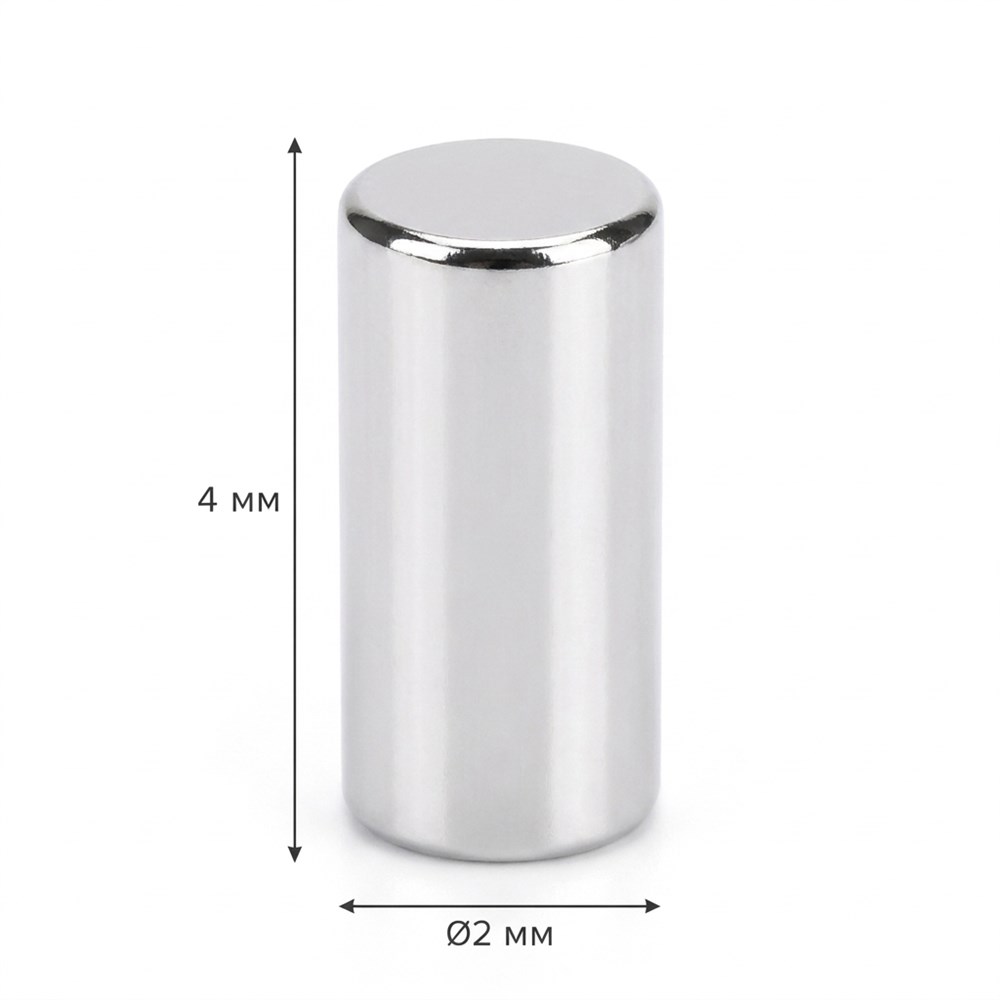

Неодимовый магнит пруток 2×4 мм — миниатюрный цилиндр из спечённого сплава NdFeB марки N38 диаметром 2 мм и длиной 4 мм. Сила на отрыв вдоль оси — 0,13 кг при плотном контакте торца с полированной сталью. Артикул B-2-4, вес одного магнита 0,094 г, товар в наличии, цена за штуку. Это самый малый пруток каталога: его берут не за силу, а за габарит — там, где 3 мм уже не влезают.
Геометрия вытянутая, 2:1: длина вдвое больше диаметра. Торец всего 3,14 мм², поэтому поле плотное, но пятно контакта крошечное. Магнит намагничен аксиально — полюса на торцах, боковая поверхность нейтральна. Усилие сильно зависит от направления съёма: тянуть вдоль оси и сдвигать вбок — разные нагрузки, и для такого тонкого стержня разница заметная.
Характеристики и устройство прутка
| Диаметр | 2 мм |
| Длина | 4 мм |
| Сила на отрыв | 0,13 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель Ni-Cu-Ni |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø2 мм — 3,14 мм² |
| Допуск по размеру | ±0,05 мм |
| Рабочая температура | −40…+80 °C |
| Потеря намагниченности | около 1 % за 10 лет |
| Вес | 0,094 г |
| Объём сплава | около 12,6 мм³ |
| Артикул | B-2-4 |
Расчёт сходится с паспортом: π × 1² × 4 = 12,57 мм³, при плотности NdFeB 7,5 г/см³ это 0,094 г. Допуск ±0,05 мм для такого диаметра — это 2,5 % от номинала, поэтому пруток садится в отверстие без люфта, но и без натяга: под запрессовку он не рассчитан, только под вклейку.
Что определяет силу на таком размере
Сравнение размеров и как выбрать
| Размер | Сила | Вес | Торец | Сила на мм² | Когда выбирать |
|---|---|---|---|---|---|
| Пруток 2×4 мм | 0,13 кг | 0,094 г | 3,14 мм² | 0,041 | Гнездо Ø2 мм, минимум габарита |
| Пруток 2×10 мм | 0,16 кг | 0,24 г | 3,14 мм² | 0,051 | Тот же диаметр, посадка глубже 4 мм |
| Пруток 3×4 мм | 0,27 кг | 0,3 г | 7,07 мм² | 0,038 | Вдвое больше силы при том же габарите по длине |
| Пруток 4×10 мм | 0,6 кг | 0,94 г | 12,57 мм² | 0,048 | Диаметр позволяет 4 мм, нужен запас по нагрузке |
| Пруток 5×8 мм | 0,89 кг | 1,18 г | 19,63 мм² | 0,045 | Компромисс: короткий, но заметно сильнее |
| Пруток 8×20 мм | 2,68 кг | 7,5 г | 50,3 мм² | 0,053 | Нужны килограммы, а не граммы |
Из таблицы видно правило: сила растёт от диаметра, а не от длины. Переход с 2×4 на 2×10 удваивает длину, но добавляет лишь 23 % — 0,16 кг против 0,13 кг. А переход на 3×4 при той же длине даёт 0,27 кг, то есть вдвое больше. Причина в том, что рабочая площадь у 2×4 и 2×10 одинакова, а у 3×4 она больше в 2,25 раза.
- Проверьте, влезает ли Ø3 мм. Это главный вопрос. Если посадочное место допускает 3 мм вместо 2, берите 3×4: сила вырастет в два раза при том же габарите по длине.
- Определите глубину. Номинал 4 мм, допуск ±0,05 мм. Если стенка тонкая и магнит не должен выступать, 2×4 подходит; при глубине 10 мм — 2×10.
- Уточните направление нагрузки. На отрыв вдоль оси считайте по 0,13 кг. На сдвиг вбок усилие другое — не переносите цифру отрыва на боковую нагрузку.
- Проверьте ответную сталь. Нужна ферромагнитная поверхность от 1 мм. На листе тоньше 1 мм поле замыкается через металл, и сила падает до 0,2 кг.
- Заложите запас. Для статичной фиксации берите деталь не тяжелее 30–40 г, для подвижных узлов — до 20 г. На таком магните запас считается не «в разах», а в граммах.
- Выберите монтаж. Только вклейка: под запрессовку пруток Ø2 мм не годится — стенка 1 мм треснет от усилия.
Важно: 0,13 кг — это отрыв вдоль оси с полированной стали при идеальном контакте. В реальном узле цифра почти всегда ниже, и вот почему. Зазор: каждый миллиметр между торцом и сталью режет силу на 25–30 %, потому что поле рассеивается в воздухе быстрее, чем у крупных магнитов. Толщина стали: на листе 1 мм вместо 3 мм сила падает примерно до 0,2 кг, на 0,5 мм — ещё ниже. Площадь ответной пластины: торец всего 3,14 мм², и если сталь уже этого пятна, часть поля уходит мимо. Отсюда практическое правило — для 2×4 мм берите деталь не тяжелее 30–40 г и обязательно проверяйте, что зазор нулевой: магнит должен касаться металла, а не «висеть рядом». Если нужен запас хотя бы вдвое, переходите на 3×4 мм — он даёт 0,27 кг при том же диаметре в длину.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Датчики и электроника | Герконы в миниатюрных корпусах, датчики положения, элементы энкодеров |
| Миниатюрные замки | Фиксаторы крышек, магнитные защёлки в мелкой таре, замки упаковки |
| Моделирование и макеты | Съёмные элементы моделей, крепление деталей при сборке, фиксация оснастки |
| Медицинские приборы | Фиксация датчиков, крепление съёмных накладок, миниатюрные узлы |
| Реклама и полиграфия | Магнитные элементы в папках, крепление вкладышей, съёмные страницы |
| Ювелирное и часовое дело | Удержание мелких деталей при сборке, фиксация вставок |
- Храните в закрытой таре: магнит 0,094 г легко теряется и прилипает к любым стальным поверхностям.
- Не держите россыпью рядом с другими размерами — разделять слипшиеся 2×4 мм практически невозможно.
- Не сверлите и не шлифуйте: стенка 1 мм пробивается насквозь, сплав без покрытия корродирует.
- При вклейке наносите клей иглой или зубочисткой — слой толще 0,1 мм выдавит магнит из гнезда.
- Протирайте сухой тканью, без растворителей: тонкий слой никеля снимается абразивом.
- Не нагревайте выше +80 °C — для мелких магнитов перегрев критичнее, чем для крупных, из-за малой массы.
- Держите вдали от банковских карт, механических часов и медицинских приборов.
Часто задаваемые вопросы
Почему в описании встречались две цифры — 0,13 и 0,34 кг?
Верное значение — 0,13 кг на отрыв вдоль оси. Оно совпадает с расчётом по семейству: 3,14 мм² торца дают 0,041 кг на мм², ровно как у соседних размеров. Цифра 0,34 кг для магнита Ø2 мм физически завышена почти втрое.
Хватит ли 0,13 кг для моей задачи?
Это отрыв с полированной стали при нулевом зазоре. Для статичной фиксации берите деталь не тяжелее 30–40 г, для подвижных узлов — до 20 г, для вибрации — до 10 г. Если нужен запас, переходите на 3×4 мм.
Под какое отверстие садится пруток?
Номинал 2 мм, допуск ±0,05 мм. Под вклейку сверлят Ø2,05–2,1 мм на глубину 4,1 мм. Отверстие 2,5 мм уже велико: клеевой шов получится толстым и магнит встанет с перекосом.
2×4 или 3×4 мм — есть ли смысл доплачивать?
Да, если посадочное место позволяет 3 мм. Сила вырастет с 0,13 до 0,27 кг, то есть вдвое, при той же длине 4 мм. Вес увеличится с 0,094 до 0,3 г — на такие цифры балансировка обычно не реагирует.
Можно ли использовать на улице?
Покрытие Ni-Cu-Ni держит влажность и конденсат. Но сам магнит крошечный: тонкий слой никеля стирается быстрее, чем на крупных размерах, а потеря даже 10 % площади торца для 3,14 мм² критична. Для улицы лучше брать размер от 4 мм.
Продаёте поштучно или партией?
Отгружаем от одной позиции, цена указана за штуку. Магниты этого размера обычно берут партиями — вес 0,094 г позволяет набрать сотни штук в минимальную посылку. Опт от 30 кг идёт по эконом-тарифу.
Смотрите также
Магниты этого размера берут партиями — поможем собрать комплект под ваш узел. Опт от 30 кг идёт по эконом-тарифу, при заказе одной позиции от 30 000 ₽ подбираем индивидуальные цены.
+7 906 460-33-77 order@supermagnet.biz-
Вид магнитаПостоянный
-
Сила сцепления, кг0.13
-
Материал магнитаНеодим-Железо-Бор (NdFeB)
-
Марка сплаваN38
-
ПокрытиеНикель (Ni-Cu-Ni)
-
Форма магнитаПруток
-
Вес (г)0,094
-
Рабочая температура (°С)от -60 до +80
-
Срок размагничиванияПрибл. 1% в 10 лет
-
Коррозионная стойкостьВысокая
-
Высота (мм)4
-
Диаметр (мм)2
-
Направление поляАксиальное
