Неодимовый магнит пруток 3х4 мм
Неодимовый магнит пруток 3×4 мм с силой 0,27 кг

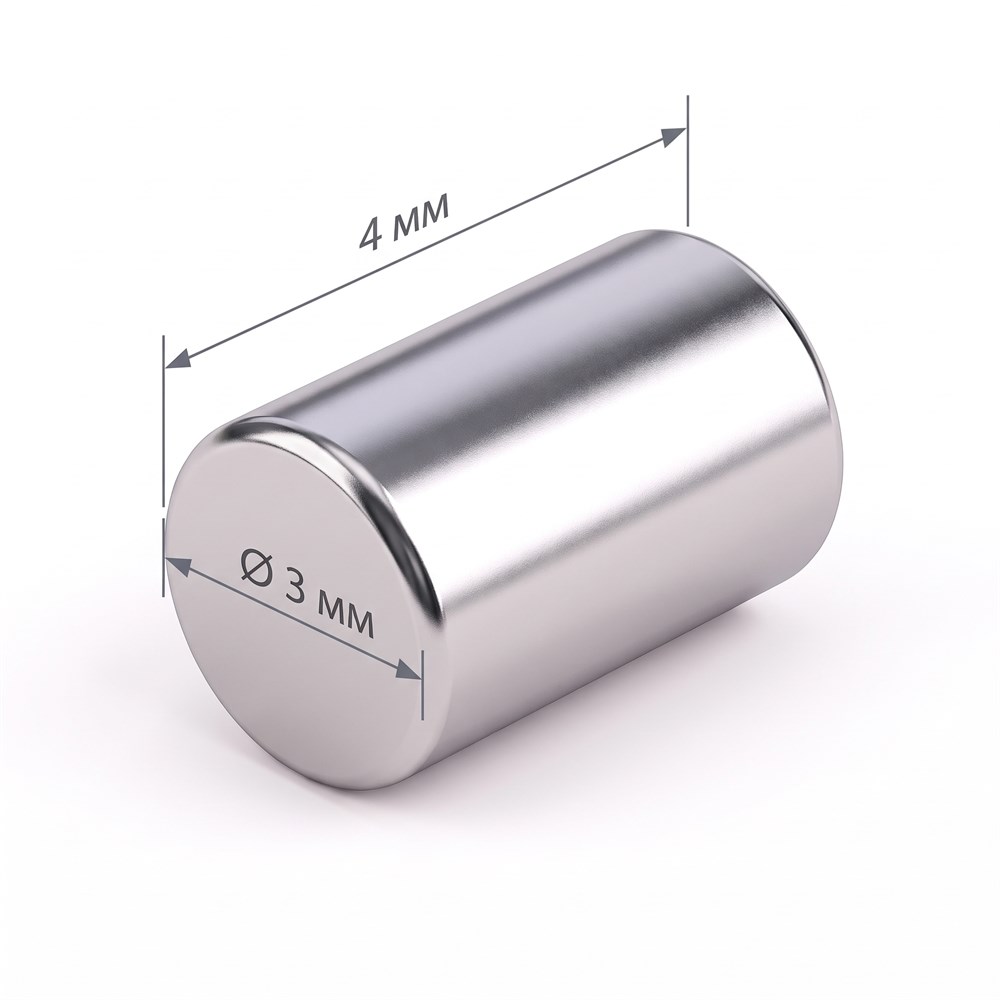

Неодимовый магнит пруток 3×4 мм — миниатюрный цилиндр из спечённого сплава NdFeB марки N38 диаметром 3 мм и длиной 4 мм. Сила на отрыв вдоль оси — 0,27 кг при плотном контакте торца с полированной сталью. Артикул B-3-4, вес одного магнита 0,21 г, товар в наличии, цена за штуку. Пропорция почти кубическая, 1,3:1 — магнит короткий и «толстый» для своего диаметра.
Намагничивание аксиальное: полюса на торцах, боковая поверхность нейтральна. Рабочая площадка — круг Ø3 мм, 7,07 мм². Это вдвое больше, чем у прутка Ø2 мм, и именно поэтому 3×4 вдвое сильнее при том же габарите по длине: 0,27 кг против 0,13 кг. Торец важнее длины — на этом размере это видно отчётливо.
Характеристики и устройство прутка
| Диаметр | 3 мм |
| Длина | 4 мм |
| Сила на отрыв | 0,27 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель Ni-Cu-Ni |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø3 мм — 7,07 мм² |
| Допуск по размеру | ±0,05 мм |
| Рабочая температура | −60…+80 °C |
| Потеря намагниченности | около 1 % за 10 лет |
| Вес | около 0,21 г |
| Объём сплава | около 28,3 мм³ |
| Артикул | B-3-4 |
Объём считается как π × 1,5² × 4 = 28,3 мм³; при плотности NdFeB 7,5 г/см³ это 0,21 г. Допуск ±0,05 мм — это 1,7 % от диаметра, поэтому пруток садится в калиброванное отверстие плотно, но под запрессовку не рассчитан: стенка магнита всего 1,5 мм.
Что определяет силу на этом размере
Сравнение размеров и как выбрать
| Размер | Сила | Вес | Торец | Сила на мм² | Когда выбирать |
|---|---|---|---|---|---|
| Пруток 2×4 мм | 0,13 кг | 0,094 г | 3,14 мм² | 0,041 | Гнездо Ø2 мм, минимум габарита |
| Пруток 3×4 мм | 0,27 кг | 0,21 г | 7,07 мм² | 0,038 | Гнездо Ø3 мм, посадка до 4 мм |
| Пруток 3×10 мм | около 0,3 кг | 0,53 г | 7,07 мм² | 0,042 | Тот же диаметр, сталь глубже 4 мм |
| Пруток 4×6 мм | около 0,35 кг | 0,57 г | 12,57 мм² | 0,028 | Диаметр позволяет 4 мм, но глубокое гнездо не нужно |
| Пруток 4×10 мм | 0,6 кг | 0,94 г | 12,57 мм² | 0,048 | Нужен запас по нагрузке вдвое |
| Пруток 5×8 мм | 0,89 кг | 1,18 г | 19,63 мм² | 0,045 | Короткий, но заметно сильнее |
Таблица показывает главное: сила почти не зависит от длины в этом диапазоне. Пруток 3×4 и 3×10 отличаются в 2,5 раза по длине, но всего на 11 % по усилию — 0,27 против 0,3 кг. Оба опираются на один и тот же торец 7,07 мм². Если нужна сила, а не глубина, выгоднее увеличить диаметр: переход на 4×6 даёт 0,35 кг при вдвое меньшей вытянутости.
- Проверьте, влезает ли Ø4 мм. Если посадочное место допускает 4 мм, берите 4×10: 0,6 кг вместо 0,27 кг, то есть в 2,2 раза сильнее. Это главный вопрос при выборе.
- Определите глубину. Номинал 4 мм, допуск ±0,05 мм. Если стенка тонкая и магнит не должен выступать, 3×4 подходит; при глубине 10 мм — 3×10.
- Уточните направление нагрузки. 0,27 кг — отрыв вдоль оси. На сдвиг вбок усилие другое и всегда меньше: сила трения при таком торце составляет примерно треть от отрыва.
- Сверьтесь с диском. Диск 3×3 при почти том же объёме даёт 0,4 кг — он сильнее на отрыв. Пруток выигрывает только там, где нужна посадка в отверстие, а не удержание на плоскости.
- Проверьте ответную сталь. Нужна ферромагнитная поверхность от 1,5 мм. На листе 1 мм сила падает до 0,18–0,22 кг.
- Заложите запас. Для статичной фиксации берите деталь не тяжелее 80–100 г, для подвижных узлов — до 50 г, при вибрации — до 30 г.
- Выберите монтаж. Вклейка в отверстие Ø3,05–3,1 мм. Запрессовка нежелательна: стенка 1,5 мм может треснуть.
Важно: 0,27 кг — отрыв вдоль оси с полированной стали при нулевом зазоре. В реальном узле цифра почти всегда ниже, и вот три причины. Зазор: каждый миллиметр между торцом и сталью режет силу на 20–30 %. Толщина стали: на листе 1 мм вместо 3 мм сила падает до 0,18–0,22 кг, потому что поле замыкается через тонкий металл. Площадь ответной пластины: торец всего 7,07 мм², и если сталь уже этого пятна, часть поля уходит мимо. Отсюда практическое правило — для 3×4 мм берите деталь не тяжелее 80–100 г и следите, чтобы магнит касался металла. И отдельно: не переносите цифру отрыва на боковую нагрузку. Если деталь сдвигается вдоль плоскости, а не отрывается, работают силы трения — примерно треть от указанного значения. Если нужен запас по сдвигу, берите диаметр побольше: 4×10 даёт 0,6 кг на отрыв.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Датчики и электроника | Герконы в миниатюрных корпусах, датчики положения, элементы энкодеров |
| Миниатюрные замки | Фиксаторы крышек, магнитные защёлки, замки упаковки и мелкой тары |
| Моделирование и макеты | Съёмные элементы моделей, крепление деталей, фиксация оснастки |
| Медицинские приборы | Фиксация датчиков, крепление съёмных накладок, миниатюрные узлы |
| Реклама и полиграфия | Магнитные элементы в папках, крепление вкладышей, съёмные страницы |
| Ювелирное и часовое дело | Удержание мелких деталей при сборке, фиксация вставок |
- Храните в закрытой таре раздельно по размерам: отделить 3×4 от 2×4 на глаз трудно, а разница в силе двукратная.
- Не держите россыпью с более крупными магнитами — мелкие прилипают к ним и теряются в общей массе.
- Не сверлите и не шлифуйте: стенка 1,5 мм пробивается насквозь, сплав без никеля корродирует за недели.
- При вклейке наносите клей тонким слоем — избыток выдавит магнит из гнезда Ø3 мм.
- Протирайте сухой тканью, без растворителей: тонкий слой Ni-Cu-Ni снимается абразивом.
- Не нагревайте выше +80 °C — для мелких магнитов перегрев критичнее из-за малой массы.
- Держите вдали от банковских карт, механических часов и медицинских приборов.
Часто задаваемые вопросы
3×4 или 2×4 мм — стоит ли доплачивать?
Да, если посадочное место позволяет 3 мм. Сила вырастет с 0,13 до 0,27 кг, то есть ровно вдвое, при той же длине 4 мм. Вес увеличится с 0,094 до 0,21 г — на большинство узлов это не влияет.
Что сильнее: пруток 3×4 или диск 3×3?
Диск 3×3 даёт около 0,4 кг на отрыв, пруток 3×4 — 0,27 кг. При похожем объёме диск выигрывает, потому что у него больше площадь контакта. Пруток берут, когда нужна посадка в отверстие, а не удержание на плоскости.
Хватит ли 0,27 кг для моей задачи?
Это отрыв с полированной стали при нулевом зазоре. Для статичной фиксации берите деталь не тяжелее 80–100 г, для подвижных узлов — до 50 г, при вибрации — до 30 г. На сдвиг вбок усилие примерно втрое меньше.
Под какое отверстие садится пруток?
Номинал 3 мм, допуск ±0,05 мм. Под вклейку сверлят Ø3,05–3,1 мм на глубину 4,1 мм. Отверстие 3,5 мм уже велико: клеевой шов выйдет толстым, магнит встанет с перекосом.
Можно ли использовать на улице и во влажной среде?
Покрытие Ni-Cu-Ni держит влажность и конденсат. Но тонкий слой никеля на магните Ø3 мм стирается быстрее, чем на крупных, а потеря даже 10 % площади торца здесь заметна. Для постоянной улицы лучше брать размер от 5 мм.
Продаёте поштучно или партией?
Отгружаем от одной позиции, цена указана за штуку. Этот размер обычно берут партиями — вес 0,21 г позволяет набрать сотни штук в минимальную посылку. Опт от 30 кг идёт по эконом-тарифу.
Смотрите также
Магниты этого размера берут партиями — поможем собрать комплект под ваш узел. Опт от 30 кг идёт по эконом-тарифу, при заказе одной позиции от 30 000 ₽ подбираем индивидуальные цены.
+7 906 460-33-77 order@supermagnet.biz-
Вид магнитаПостоянный
-
Сила сцепления, кг0.27
-
Материал магнитаНеодим-Железо-Бор (NdFeB)
-
Марка сплаваN38
-
ПокрытиеНикель (Ni-Cu-Ni)
-
Форма магнитаПруток
-
Рабочая температура (°С)-60...+80
-
Срок размагничиванияПрибл. 1% в 10 лет
-
Коррозионная стойкостьВысокая
-
Высота (мм)4
-
Диаметр (мм)3
-
Направление поляАксиальное
