Неодимовый магнит пруток 4х10 мм
Неодимовый магнит пруток 4×10 мм с силой 0,6 кг

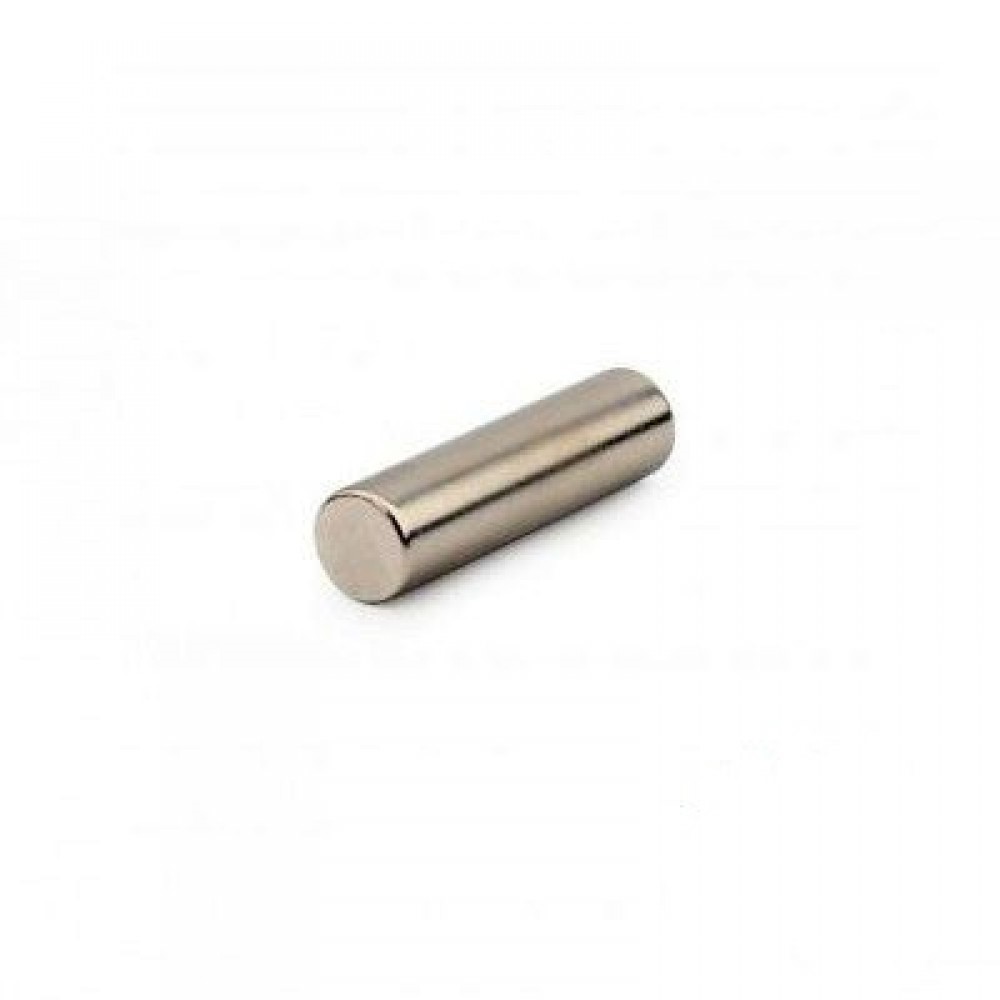

Неодимовый магнит пруток 4×10 мм — цилиндр из спечённого сплава NdFeB марки N38 диаметром 4 мм и длиной 10 мм. Сила на отрыв вдоль оси — 0,6 кг при плотном контакте торца с полированной сталью. Артикул B-4-10, вес одного магнита 0,94 г, товар в наличии, цена за штуку. Пропорция 2,5:1 — самый вытянутый пруток в семействе Ø4, который при этом ещё садится в стандартное отверстие.
Намагничивание аксиальное: полюса на торцах, боковая поверхность нейтральна. Рабочая площадка — круг Ø4 мм, 12,57 мм². Рядом в каталоге есть 4×8 и 4×12,5 мм, и на них видно, как работает длина: 0,5 → 0,6 → 0,67 кг. Каждые два миллиметра стержня добавляют всё меньше — сначала 20 %, потом 12 %. Диаметр даёт больше.
Характеристики и устройство прутка
| Диаметр | 4 мм |
| Длина | 10 мм |
| Сила на отрыв | 0,6 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель Ni-Cu-Ni |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø4 мм — 12,57 мм² |
| Допуск по размеру | ±0,05 мм |
| Рабочая температура | −60…+80 °C |
| Потеря намагниченности | около 1 % за 10 лет |
| Вес | 0,94 г |
| Объём сплава | около 125,7 мм³ |
| Артикул | B-4-10 |
Объём считается как π × 2² × 10 = 125,7 мм³; при плотности NdFeB 7,5 г/см³ это 0,94 г. Проверка по соседям сходится: 5×8 того же объёма даёт 1,18 г, 6×10 — 2,12 г, обе цифры совпадают с формулой до второго знака. Допуск ±0,05 мм — 1,25 % от диаметра, поэтому пруток садится в калиброванное отверстие плотно, но под запрессовку не рассчитан.
Что определяет силу на этом размере
Сравнение размеров и как выбрать
| Размер | Сила | Вес | Торец | Сила на мм² | Когда выбирать |
|---|---|---|---|---|---|
| Пруток 3×4 мм | 0,27 кг | 0,21 г | 7,07 мм² | 0,038 | Гнездо Ø3 мм, посадка до 4 мм |
| Пруток 4×8 мм | 0,5 кг | 0,75 г | 12,57 мм² | 0,040 | Тот же диаметр, посадка до 8 мм |
| Пруток 4×10 мм | 0,6 кг | 0,94 г | 12,57 мм² | 0,048 | Гнездо Ø4 мм, посадка до 10 мм |
| Пруток 4×12,5 мм | 0,67 кг | 1,18 г | 12,57 мм² | 0,053 | Тот же диаметр, канал глубже 10 мм |
| Пруток 5×8 мм | 0,89 кг | 1,18 г | 19,63 мм² | 0,045 | Диаметр позволяет 5 мм — +48 % силы при той же длине |
| Пруток 6×10 мм | 1,43 кг | 2,12 г | 28,27 мм² | 0,051 | Нужен запас больше двух раз |
Таблица показывает главное. Внутри диаметра 4 мм длина почти не помогает: от 8 до 12,5 мм прирост всего 34 %, а вес растёт в 1,6 раза. Зато переход с 4×10 на 5×8 при меньшей длине даёт 48 %, а на 6×10 — в 2,4 раза. Если посадочное место позволяет больший диаметр, длина уже не спасёт.
- Проверьте, влезает ли Ø5–6 мм. Главный вопрос. 5×8 при длине 8 мм даёт 0,89 кг против 0,6 — это +48 % на меньшей глубине.
- Определите глубину канала. Номинал 10 мм, допуск ±0,05 мм. Если доступно 8 мм — берите 4×8, если 12,5 — 4×12,5.
- Уточните направление нагрузки. 0,6 кг — отрыв вдоль оси. На сдвиг вбок усилие примерно втрое меньше, около 0,2 кг: работает трение, а не магнит.
- Сверьтесь с диском. Диск того же диаметра и высоты даёт больше на отрыв, потому что у него та же площадь, но короче путь поля. Пруток берут под посадку в отверстие.
- Проверьте ответную сталь. Нужна ферромагнитная поверхность от 2 мм. На листе 1 мм сила падает примерно до 0,35 кг.
- Оцените зазор. Каждый миллиметр между торцом и сталью режет силу на 20–30 %. Магнит должен касаться металла.
- Заложите запас. Статичная фиксация — деталь до 180–240 г, подвижные узлы — до 120 г, при вибрации — до 70 г.
Важно: 0,6 кг — отрыв вдоль оси с полированной стали при нулевом зазоре. В узле цифра ниже, и причины те же, что у всех мелких прутков. Толщина стали: на листе 1 мм вместо 3 мм сила падает примерно до 0,35 кг. Зазор: каждый миллиметр — минус 20–30 %. И главное, про что чаще всего забывают: не переносите цифру отрыва на боковую нагрузку. Если деталь сдвигается вдоль плоскости, а не отрывается от неё, работают силы трения — примерно треть от указанного значения, то есть около 0,2 кг, а не килограммы. Это самая частая причина возвратов по мелким пруткам: считают по отрыву, а в узле нагрузка боковая. Если нужен именно сдвиг, берите больший диаметр: у 6×10 торец 28,27 мм², и на сдвиг он держит примерно 0,45 кг.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Датчики и автоматика | Герконы, датчики положения и хода, концевые выключатели, элементы энкодеров |
| Магнитные замки и защёлки | Фиксаторы крышек, замки мелкой тары, защёлки упаковки и приборных корпусов |
| Приборостроение | Фиксация валов, крепление механизмов в узких корпусах, съёмные накладки |
| Моделирование и макеты | Съёмные элементы моделей, крепление деталей при сборке, фиксация оснастки |
| Реклама и полиграфия | Магнитные элементы в папках, крепление вкладышей, съёмные страницы |
| Медицинские приборы | Крепление съёмных накладок, фиксация датчиков в миниатюрных узлах |
- Храните в закрытой таре раздельно по размерам: 4×10 и 4×8 внешне почти неразличимы, а по силе отличаются на 20 %.
- Не держите россыпью с крупными магнитами — мелкие прилипают и теряются в общей массе.
- Не сверлите и не шлифуйте: стенка 2 мм пробивается насквозь, сплав без никеля корродирует за недели.
- При вклейке наносите клей тонким слоем: избыток выдавит магнит из гнезда Ø4 мм.
- Протирайте сухой тканью, без растворителей и абразивов — тонкий слой Ni-Cu-Ni снимается легко.
- Не нагревайте выше +80 °C — для мелких магнитов перегрев критичнее из-за малой массы.
- Держите вдали от банковских карт, механических часов и медицинских приборов.
Часто задаваемые вопросы
Почему 4×10 сильнее 4×8 всего на 20 %?
Потому что сила определяется площадью торца, а она у обоих одинакова — 12,57 мм². Два лишних миллиметра длины добавляют объём сплава, но он замыкает поле внутри магнита, не выводя наружу. Разница в глубине посадки принципиальная, в усилии — нет.
Хватит ли 0,6 кг для моей задачи?
Это отрыв с полированной стали 3 мм при нулевом зазоре. Для статичной фиксации берите деталь до 180–240 г, для подвижных узлов — до 120 г, при вибрации — до 70 г. На сдвиг вбок усилие около 0,2 кг, то есть втрое меньше.
4×10 или 5×8 мм — что выгоднее?
5×8, если посадочное место позволяет 5 мм. При длине 8 мм вместо 10 он даёт 0,89 кг против 0,6, то есть на 48 % больше, и весит 1,18 г. Диаметр выгоднее длины — это правило работает по всей серии.
Под какое отверстие садится пруток?
Номинал 4 мм, допуск ±0,05 мм. Под вклейку сверлят Ø4,05–4,1 мм на глубину 10,1 мм. Отверстие 4,5 мм уже велико: клеевой шов выйдет толстым, магнит встанет с перекосом.
Можно ли использовать на улице и во влажной среде?
Покрытие Ni-Cu-Ni держит влажность и конденсат. Для постоянной эксплуатации на улице 4 мм — нижняя граница разумного: никелевый слой на мелких магнитах стирается быстрее, а потеря 10 % площади торца здесь заметна. Под открытую погоду лучше брать от 5 мм.
Продаёте поштучно или партией?
Отгружаем от одной позиции, цена указана за штуку. Этот размер обычно берут партиями — вес 0,94 г позволяет набрать сотни штук в минимальную посылку. Опт от 30 кг идёт по эконом-тарифу.
Смотрите также
Магниты этого размера берут партиями — поможем собрать комплект под ваш узел. Опт от 30 кг идёт по эконом-тарифу, при заказе одной позиции от 30 000 ₽ подбираем индивидуальные цены.
+7 906 460-33-77 order@supermagnet.biz-
МатериалНеодим-железо-Бор (NdFeB)
-
Сила сцепления, кг0.6
-
Тип магнитаПостоянный
-
Марка сплаваN38
-
Коррозионная стойкостьВысокая
-
Длина (мм)10
-
Диаметр (мм)4
-
Направление поляАксиальное
