Неодимовый магнит пруток 2х10 мм
Неодимовый магнит пруток 2х10 мм — сила 0,22 кг

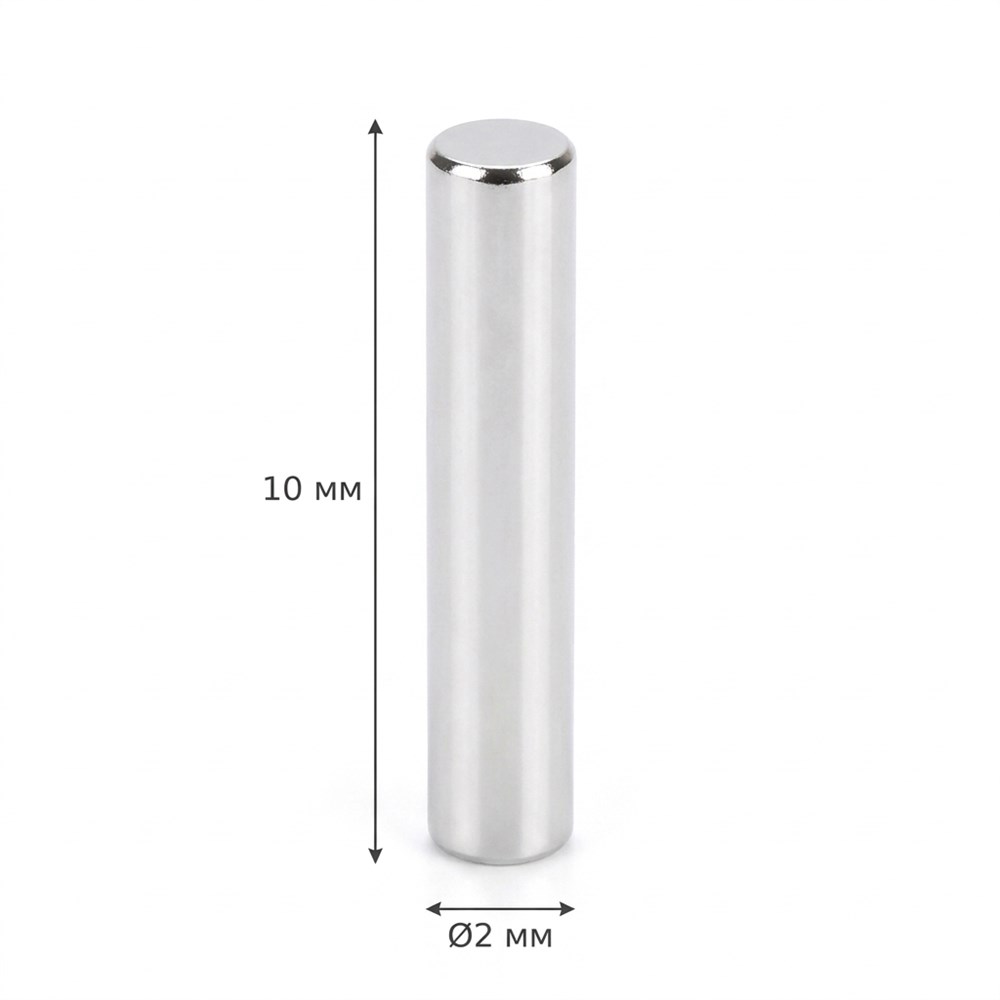

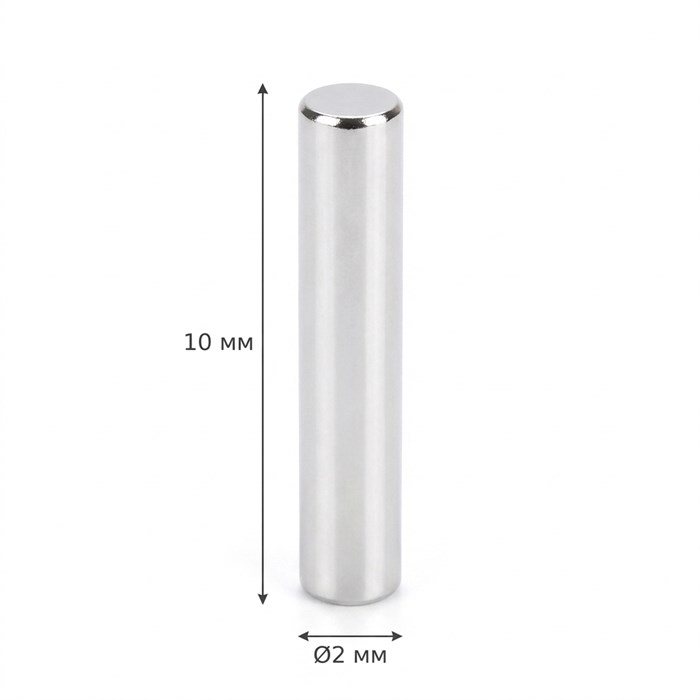

Неодимовый магнит пруток 2х10 мм — цилиндр из спечённого сплава NdFeB марки N38 диаметром 2 мм и длиной 10 мм. Сила на отрыв вдоль оси — 0,22 кг при плотном контакте торца с полированной сталью. Покрытие никель Ni-Cu-Ni, намагничивание аксиальное, полюса на торцах. Цена за штуку.
Длина в 5 раз больше диаметра, поэтому пруток ставят в отверстие или трубку Ø2 мм, а не на плоскость боковой поверхностью. Рабочий торец — круг 3,14 мм². Диск 2х2 мм в такое гнездо садится, но даёт меньше усилия и хуже держит боковую нагрузку.
Характеристики и устройство прутка
| Диаметр | 2 мм (допуск ±0,1 мм) |
| Длина | 10 мм (допуск ±0,1 мм) |
| Сила на отрыв | 0,22 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель Ni-Cu-Ni |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø2 мм — 3,14 мм² |
| Рабочая температура | до +80 °C (предел материала) |
| Потеря намагниченности | около 1 % за 10 лет |
Что определяет силу на таком размере
Сила отрыва и температура
Ориентировочная зависимость силы отрыва от температуры для прутка 2х10 мм:
| Температура | Сила отрыва | Изменение к 20 °C |
|---|---|---|
| 20 °C | 0,22 кг | 0 % |
| 40 °C | 0,21 кг | -4 % |
| 60 °C | 0,20 кг | -9 % |
| 80 °C | 0,19 кг | -13 %, предел материала |
Сравнение размеров и как выбрать
| Размер | Сила | Торец | Когда выбирать |
|---|---|---|---|
| Диск 2х2 мм | 0,08 кг | 3,14 мм² | Гнездо глубиной 2 мм, минимальная высота |
| Пруток 2х4 мм | 0,07 кг | 3,14 мм² | Короткое отверстие Ø2 мм |
| Пруток 2х10 мм | 0,22 кг | 3,14 мм² | Гнездо Ø2 мм глубиной около 10 мм |
| Пруток 5х20 мм | 1,02 кг | 19,6 мм² | Нужно около 1 кг, диаметр 5 мм допустим |
У диска 2х2 мм и прутка 2х4 мм площадь торца одна и та же. Если нужно около 1 кг, диаметр 2 мм длиной не компенсировать — берите пруток 5х20 мм.
- Проверьте диаметр гнезда. Отверстие 2,0–2,1 мм. Меньше 1,95 мм пруток не войдёт, больше 2,3 мм будет болтаться даже на клее.
- Проверьте глубину. Под длину 10 мм нужен паз не меньше 10 мм, если торец должен встать заподлицо. Для выступа оставьте 1–2 мм.
- Проверьте ответную сталь. Магнит держится только на ферромагнитном основании. Алюминий, медь, пластик и нержавейка 304, 316 на него не действуют.
- Уточните направление нагрузки. На отрыв вдоль оси считайте по 0,22 кг. На сдвиг вбок усилие примерно в 4–5 раз меньше.
- Учтите температуру. Если узел нагревается, возьмите силу из таблицы выше. Выше +80 °C нужен класс с индексом H или SH.
- Заложите запас. Для статичной фиксации берите силу в 2 раза выше веса детали. Для вибрации — в 4 раза.
Важно: 0,22 кг — это отрыв вдоль оси с полированной стали при идеальном контакте. Зазор 0,2 мм (плёнка, краска, пыль) забирает заметную долю силы, потому что рабочая площадь всего 3,14 мм². Тонкий лист стали меньше 1 мм тоже снижает усилие. Перед серией проверьте один магнит на своей детали.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Мелкая механика | Фиксатор крышки, поджим контакта, упор в пазу шириной 2 мм |
| Макеты и модели | Съёмные детали, стык кузова, скрытый замок створки |
| Датчики | Метка для геркона и датчика Холла на расстоянии до 5–8 мм |
| Сборка узлов | Временный прижим мелкой стальной детали на время склейки |
- Не храните россыпью: торцы разных полюсов слипаются, покрытие скалывается при отрыве.
- Разделяйте картоном или пластиковой планкой толщиной от 1 мм.
- Держите в сухом месте. Скол никеля на кромке торца даёт ржавчину сплава во влажном цехе.
- Не грейте феном и не паяйте рядом: локальный нагрев выше 80 °C размагничивает торец.
- Не режьте и не точите: пыль сплава горючая, покрытие после обработки уже не защищает.
- Держите вдали от банковских карт, механических часов и медицинских приборов.
Часто задаваемые вопросы
Почему пруток слабее, чем кажется по длине?
Силу задаёт площадь торца 3,14 мм². Длина 10 мм против 4 мм увеличивает усилие, но не пропорционально объёму.
Держит ли магнит нержавейку?
Только магнитные марки, например 430. Стали 304 и 316 почти не реагируют, на них пруток деталь не фиксирует.
Можно ли ставить вплотную два прутка?
Да, если полюса смотрят в одну сторону и стык идёт торец к торцу. Встречные полюса гасят поле на рабочем торце.
Чем клеить в отверстие?
Цианоакрилат для пластика и дерева, эпоксидный клей для металла. Слой клея — сотые доли миллиметра, иначе магнит встанет выше плоскости.
На каком расстоянии сработает геркон?
Обычный геркон видит торец 2х10 мм примерно с 5–8 мм. Проверяйте на своём датчике: чувствительность катушки разная.
Что будет при ударе?
Сплав хрупкий. Падение на стальной стол часто даёт скол кромки торца. Сила почти не падает, но в месте скола начинается коррозия.
Смотрите также
Магниты этого размера берут партиями — поможем собрать комплект под ваш узел. При заказе одной позиции от 30 000 ₽ подбираем индивидуальные цены.
+7 906 460-33-77 order@supermagnet.biz-
Вид магнитаПостоянный
-
Сила сцепления, кг0.16
-
Материал магнитаНеодим-Железо-Бор (NdFeB)
-
Марка сплаваN38
-
ПокрытиеНикель (Ni-Cu-Ni)
-
Форма магнитаПруток
-
Сила сцепления (кг)0,16
-
Вес (г)0,24
-
Рабочая температура (°С)от -60 до +80
-
Срок размагничиванияПрибл. 1% в 10 лет
-
Коррозионная стойкостьВысокая
-
Высота (мм)10
-
Диаметр (мм)2
-
Направление поляАксиальное
