Неодимовый магнит пруток 5х20 мм
Неодимовый магнит пруток 5×20 мм с силой 1,02 кг

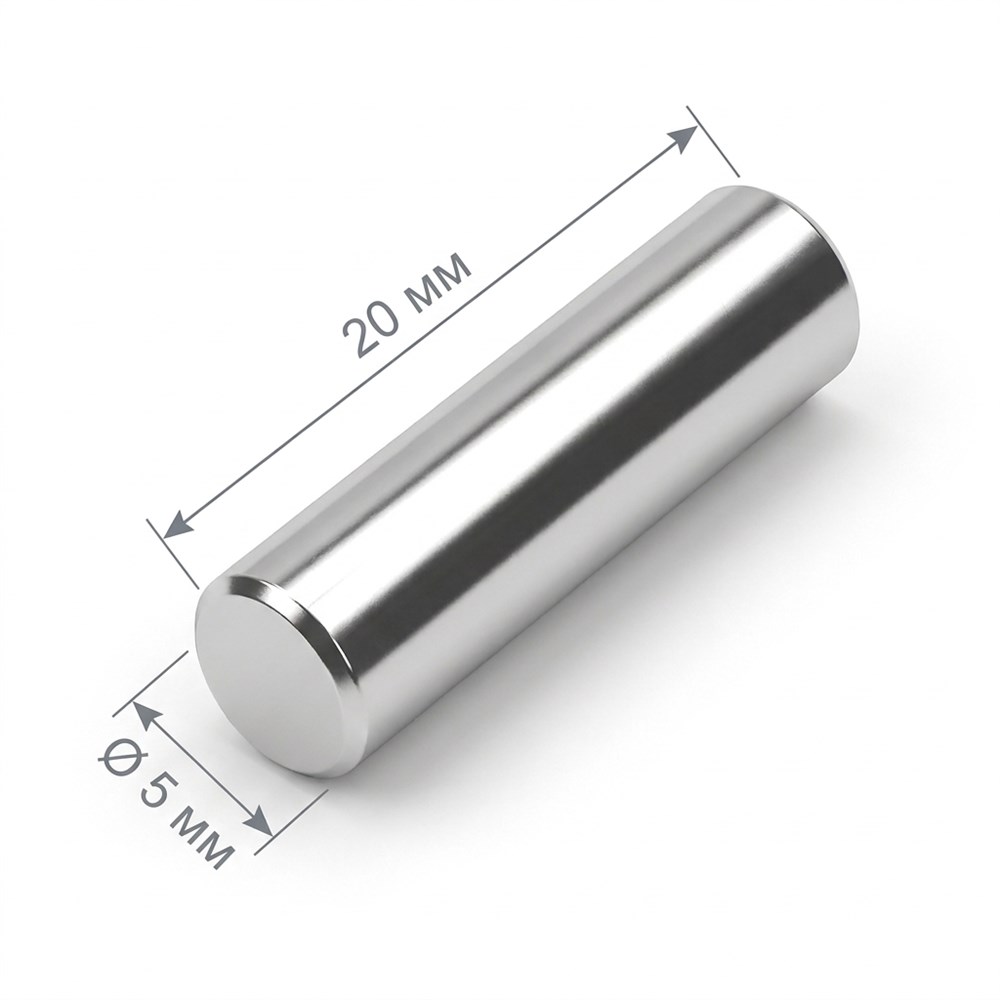

Неодимовый магнит пруток 5×20 мм — цилиндр из спечённого сплава NdFeB марки N38 диаметром 5 мм и длиной 20 мм. Сила на отрыв вдоль оси — 1,02 кг при плотном контакте торца с полированной сталью. Артикул B-5-20, вес 2,95 г, товар в наличии, цена за штуку. Пропорция 4:1 — вытянутый стержень, который садится в отверстие или канал глубиной до 20 мм.
Намагничивание аксиальное: полюса на торцах, боковая поверхность нейтральна. Рабочая площадка — круг Ø5 мм, 19,63 мм²: в 1,56 раза больше, чем у Ø4, и в 2,8 раза больше, чем у Ø3. Пропорция 4:1 уже выходит за точку, после которой длина почти не добавляет силы, поэтому 5×20 берут под глубину: в канал, втулку или толщу детали, куда 5×8 не дотянется.
Характеристики и устройство прутка
| Диаметр | 5 мм |
| Длина | 20 мм |
| Сила на отрыв | 1,02 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель Ni-Cu-Ni |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø5 мм — 19,63 мм² |
| Отношение длины к диаметру | 4 : 1 |
| Допуск по размеру | ±0,05 мм |
| Рабочая температура | −60…+80 °C |
| Потеря намагниченности | около 1 % за 10 лет |
| Вес | 2,95 г |
| Объём сплава | около 393 мм³ |
| Артикул | B-5-20 |
Объём считается как π × 2,5² × 20 = 393 мм³; при плотности NdFeB 7,5 г/см³ это 2,95 г. Допуск ±0,05 мм — 1 % от диаметра, поэтому пруток садится в калиброванное отверстие плотно, без люфта, но под запрессовку не рассчитан: при перекосе на длине 20 мм стенка сколется раньше, чем магнит сядет на дно.
Что определяет силу на этом размере
Сравнение серии и как выбрать
| Размер | Сила | Вес | Торец | Глубина посадки | Когда выбирать |
|---|---|---|---|---|---|
| Пруток 4×10 мм | 0,6 кг | 0,94 г | 12,57 мм² | 10 мм | Компактный узел, минимум массы |
| Пруток 5×8 мм | 0,89 кг | 1,18 г | 19,63 мм² | 8 мм | Мало места по глубине, но Ø5 допустим |
| Пруток 5×20 мм | 1,02 кг | 2,95 г | 19,63 мм² | 20 мм | Канал Ø5 мм глубиной до 20 мм |
| Пруток 6×13 мм | 1,5 кг | 2,76 г | 28,27 мм² | 13 мм | Диаметр позволяет 6 мм — сильнее и легче |
| Пруток 8×20 мм | 2,68 кг | 7,5 г | 50,27 мм² | 20 мм | Нужны килограммы, а не граммы |
Главное, что видно из таблицы: 6×13 мм при весе 2,76 г даёт 1,5 кг, то есть на 47 % больше силы и на 0,19 г меньше массы, чем 5×20. Разница только в глубине посадки — 13 мм против 20. Если посадочное место допускает Ø6 мм, брать пятёрку длиной 20 мм незачем. Двадцать миллиметров оправданы ровно тогда, когда сталь находится на глубине 13–20 мм.
- Проверьте, влезает ли Ø6 мм. Главный вопрос. 6×13 сильнее и легче при меньшей длине — это самый выгодный размер в среднем диапазоне.
- Измерьте глубину канала. Номинал 20 мм, допуск ±0,05 мм. Если сталь ближе 8 мм, берите 5×8: он вдвое легче при 87 % силы.
- Не ждите прироста от длины. От 5×8 к 5×20 длина выросла в 2,5 раза, а сила — только на 15 %. Дальше 20 мм наращивать стержень бессмысленно.
- Уточните направление нагрузки. 1,02 кг — отрыв вдоль оси. На сдвиг вбок работает трение, усилие примерно втрое меньше — около 0,3 кг.
- Проверьте ответную сталь. Нужна ферромагнитная поверхность от 2 мм. На листе 1 мм сила падает примерно до 0,6 кг, потому что поле замыкается через металл.
- Оцените зазор. Каждый миллиметр между торцом и сталью режет силу на 20–30 %. Магнит должен касаться металла, а не «висеть рядом».
- Заложите запас. Статичная фиксация — деталь до 300–350 г, подвижные узлы — до 200 г, при вибрации — до 120 г.
Важно: 5×20 — размер, где длина уже не покупает силу. Сравните: 5×8 весит 1,18 г и держит 0,89 кг, 5×20 весит 2,95 г и держит 1,02 кг. То есть за 2,5-кратную массу вы получаете 15 % усилия. Причина в том, что поле на торце насыщается при отношении длины к диаметру около 3, а всё, что длиннее, работает как магнитопровод и замыкает поток на себя. Поэтому двадцатка оправдана только глубиной: канал, втулка, стенка корпуса, куда короткий пруток не достанет. Если задача — держать нагрузку и глубина не критична, при той же массе выгоднее 6×13 мм: 1,5 кг вместо 1,02. И второе: не переносите цифру отрыва на сдвиг. Если деталь смещается вдоль плоскости, работают силы трения — примерно треть от указанного значения, около 0,3 кг. Это самая частая причина, по которой прутки «не держат»: считают по отрыву, а нагрузка в узле боковая. Все цифры силы даны для полированной стали 3–5 мм при нулевом зазоре.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Датчики и автоматика | Герконы в глубоком корпусе, датчики положения через толщу детали, концевые выключатели |
| Приборостроение | Крепление механизмов через стенку корпуса, фиксация валов в гнёздах глубиной до 20 мм |
| Магнитные замки и защёлки | Фиксаторы крышек приборных корпусов, защёлки съёмных панелей |
| Мебельное производство | Скрытые фиксаторы в брусе, стяжки через массив, съёмные накладки |
| Оснастка и модели | Фиксация деталей в пазах, магнитные упоры, элементы сборочных приспособлений |
| Медицинские приборы | Фиксация узлов в закрытых корпусах, крепление съёмных накладок |
- Храните раздельно по размерам: 5×20 и 5×8 отличаются по массе почти втрое, но в оснастке их легко перепутать.
- Разъединяйте слипшиеся магниты сдвигом в плоскости, а не рывком на отрыв — иначе скол покрытия и травма пальцев.
- Не сверлите, не режьте и не шлифуйте: без слоя Ni-Cu-Ni сплав корродирует за считаные недели.
- Протирайте сухой тканью, без растворителей и абразивов — никель снимается легко.
- Не нагревайте выше +80 °C — потеря намагниченности при этой температуре необратима.
- При вклейке фиксируйте стержень в вертикали на все 24 часа полимеризации, иначе он сместится под собственным весом.
- Держите вдали от банковских карт, механических часов и медицинских приборов.
Часто задаваемые вопросы
Почему 5×20 слабее 6×13 при большем весе?
Потому что сила зависит от площади торца. У 6×13 торец Ø6 мм — 28,27 мм² против 19,63 мм² у пятёрки, и это даёт 1,5 кг против 1,02. Диаметр выгоднее длины: короткий и толстый магнит обходит длинный и тонкий при меньшей массе.
Даёт ли длина 20 мм прирост силы?
Почти нет. 5×8 держит 0,89 кг, 5×20 — 1,02 кг, то есть +15 % при 2,5-кратном весе. Поле на торце насыщается при отношении длины к диаметру около 3. Двадцатка нужна только для глубины посадки.
Хватит ли 1,02 кг для моей задачи?
Это отрыв с полированной стали 3–5 мм при нулевом зазоре. Для статичной фиксации берите деталь до 300–350 г, для подвижных узлов — до 200 г, при вибрации — до 120 г. На сдвиг вбок усилие около 0,3 кг, то есть втрое меньше.
Под какое отверстие садится пруток?
Номинал 5 мм, допуск ±0,05 мм. Под вклейку сверлят Ø5,05–5,1 мм на глубину 20,1 мм. Отверстие должно быть прямым по всей длине: при перекосе стержень встанет клином и не сядет на дно.
Можно ли использовать на улице и во влажной среде?
Покрытие Ni-Cu-Ni держит влажность, конденсат и морскую атмосферу. В пресной воде стоит несколько месяцев, в насыщенном солевом растворе нужна дополнительная герметизация эпоксидным слоем. Постоянный контакт с кислотами и щелочами недопустим.
Продаёте поштучно или партией?
Отгружаем от одной позиции, цена указана за штуку. Этот размер берут и поштучно, и партиями по нескольку сотен — вес 2,95 г позволяет набрать комплект в минимальную посылку. Опт от 30 кг идёт по эконом-тарифу.
