Неодимовый магнит пруток 10х12 мм
Неодимовый магнит пруток 10х12 мм — сила 1,8 кг

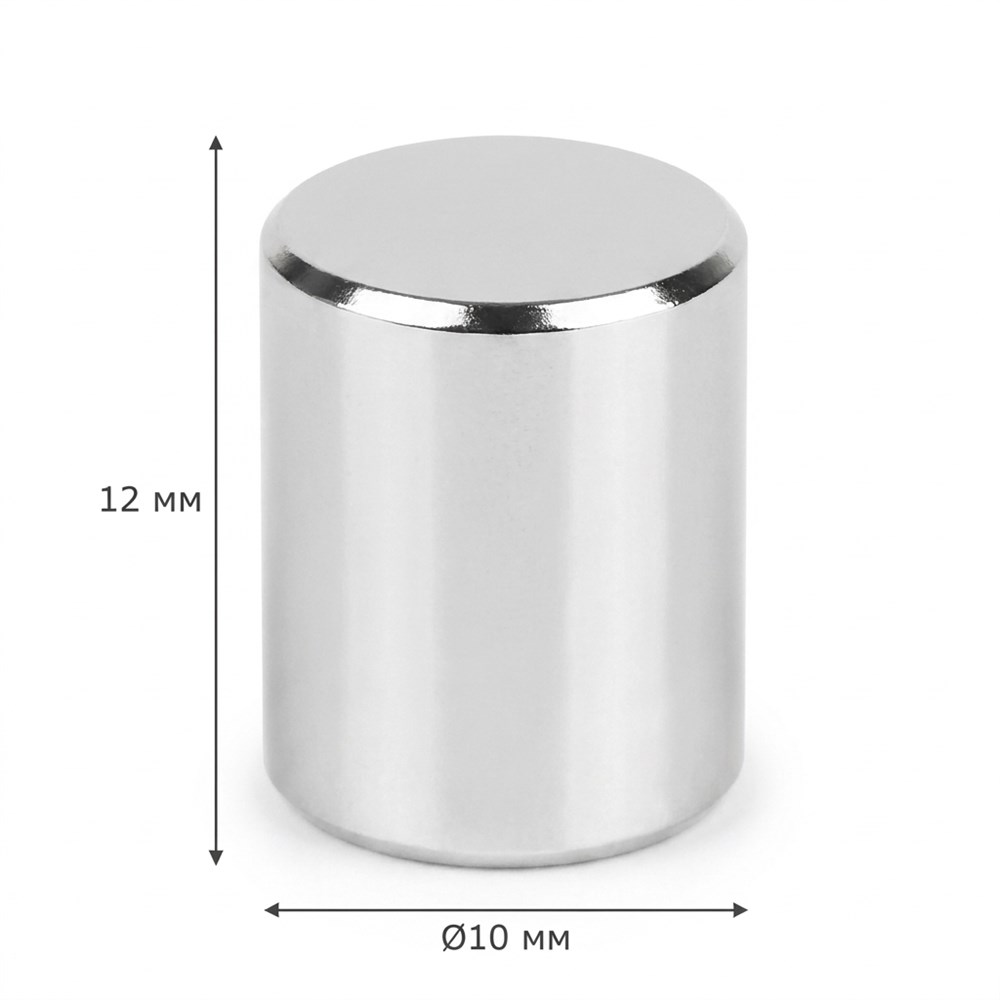

Неодимовый магнит пруток 10х12 мм (артикул B-10-12) — цилиндр из спечённого сплава NdFeB марки N38 диаметром 10 мм и длиной 12 мм. Сила на отрыв вдоль оси — 1,8 кг (17,6 Н) при плотном контакте торца с полированной сталью. Вес одного магнита 7,54 г, покрытие никель Ni-Cu-Ni, цена за штуку.
Длина составляет 1,2 диаметра: это короткий цилиндр, ближе к толстому диску, чем к стержню. Рабочий торец — круг Ø10 мм, 78,54 мм². Намагничивание аксиальное: полюса на торцах. Пруток ставят в отверстие Ø10 мм глубиной около 12 мм.
Характеристики и устройство прутка
| Диаметр | 10 мм (допуск ±0,1 мм) |
| Длина | 12 мм (допуск ±0,1 мм) |
| Сила на отрыв | 1,8 кг (вдоль оси) |
| Класс сплава | N38 |
| Материал | NdFeB (неодим-железо-бор) |
| Покрытие | Никель Ni-Cu-Ni |
| Намагничивание | Аксиальное, полюса на торцах |
| Рабочая поверхность | Торцы, круг Ø10 мм — 78,54 мм² |
| Рабочая температура | до +80 °C (предел материала) |
| Потеря намагниченности | около 1 % за 10 лет |
| Вес | 7,54 г |
| Объём сплава | около 942 мм³ |
| Артикул | B-10-12 |
Что определяет силу на таком размере
Сила отрыва и температура
Ориентировочная зависимость силы отрыва от температуры для B-10-12:
| Температура | Сила отрыва | Изменение к 20 °C |
|---|---|---|
| 20 °C | 1,8 кг | 0 % |
| 40 °C | 1,74 кг | -3,3 % |
| 60 °C | 1,66 кг | -7,8 % |
| 80 °C | 1,57 кг | -13 %, предел материала |
Сравнение размеров и как выбрать
| Размер | Сила | Вес | Торец | Сила на мм² | Когда выбирать |
|---|---|---|---|---|---|
| Пруток 8х15 мм | 1,52 кг | 6,02 г | 50,27 мм² | 0,030 | Гнездо Ø8 мм, глубина 15 мм |
| Пруток 8х20 мм | 1,9 кг | 8,04 г | 50,27 мм² | 0,038 | Гнездо Ø8 мм, глубина 20 мм |
| Пруток 9х20 мм | 2,7 кг | 10,65 г | 63,62 мм² | 0,042 | Гнездо Ø9 мм, длинный |
| Пруток 10х12 мм | 1,8 кг | 7,54 г | 78,54 мм² | 0,023 | Гнездо Ø10 мм глубиной около 12 мм |
Пруток 10х12 мм берут, когда отверстие уже Ø10 мм и глубина небольшая — около 12 мм. Торец больше, чем у 9х20 мм, но заявленный отрыв ниже: 1,8 кг против 2,7 кг. Если гнездо можно сделать Ø9 мм и глубиной 20 мм, длинный пруток 9х20 мм даст больше силы.
- Проверьте диаметр гнезда. Отверстие 10,0–10,15 мм. Меньше 9,9 мм пруток не войдёт, больше 10,6 мм будет болтаться даже на клее.
- Проверьте глубину. Под длину 12 мм нужен паз не меньше 12 мм, если торец должен встать заподлицо. Для выступа оставьте 1–2 мм.
- Проверьте ответную сталь. Магнит держится только на ферромагнитном основании. Алюминий, медь, пластик и нержавейка 304, 316 на него не действуют.
- Уточните направление нагрузки. На отрыв вдоль оси считайте по 1,8 кг. На сдвиг вбок усилие примерно в 4–5 раз меньше.
- Учтите температуру. Если узел нагревается, возьмите силу из таблицы выше. Выше +80 °C нужен класс с индексом H или SH.
- Заложите запас. Для статичной фиксации берите силу в 2 раза выше веса детали. Для вибрации — в 4 раза. Монтаж — вклейка, не запрессовка.
Важно: 1,8 кг — это отрыв вдоль оси с полированной стали при идеальном контакте. В реальном узле цифра ниже. Каждый миллиметр зазора между торцом и сталью снижает силу заметно, а тонкий лист стали (меньше 1 мм) замыкает поле и уменьшает усилие. Проверяйте, что магнит касается металла, и для ответственных узлов испытайте усилие на своей детали.
Применение и обслуживание
| Область | Примеры применения |
|---|---|
| Автосалон и обивка | Клипса карты двери, крышка лючка, держатель мелочи на стальной панели |
| Светильники | Фиксация рассеивателя, декоративного кольца и съёмной накладки |
| Макет и 3D-печать | Прижим листа к стальной плите, съёмный упор, стык корпуса |
| Инструментальная планка | Держатель биты, мелкой оснастки и лёгкой отвёртки на стальной полосе |
- Храните в закрытой таре отдельно от других магнитов и стальных предметов.
- Протирайте сухой тканью, без растворителей: слой никеля снимается абразивом.
- Не сверлите и не шлифуйте: при нарушении покрытия сплав корродирует.
- При вклейке наносите клей тонким слоем, толстый слой выдавит магнит из гнезда.
- Не нагревайте выше +80 °C: выше этого значения магнит теряет намагниченность.
- Держите вдали от банковских карт, механических часов и медицинских приборов.
Часто задаваемые вопросы
Почему магнит не держит на алюминии?
Неодимовый магнит притягивается только к ферромагнитным материалам, например к стали. Алюминий, медь, латунь и аустенитная нержавейка не магнитятся.
Можно ли мыть магнит?
Можно, но сразу высушите. Никелевое покрытие защищает от коррозии, однако влага и агрессивные средства со временем его повреждают.
Почему магнит выпадает из гнезда?
Диаметр гнезда, скорее всего, больше 10 мм. Используйте посадку с натягом или клей на основе эпоксидной смолы, а не зазор.
Подойдёт ли магнит для нагретого узла?
Да, до +80 °C. Сила при этом снижается примерно на 13 %. Выше этой температуры магнит теряет намагниченность.
Сколько магнит сохраняет силу?
Потеря намагниченности составляет около 1 % за 10 лет при соблюдении условий хранения и эксплуатации, без ударов и перегрева.
